Argus로그를 이용한 침해사고분석



이번 포스팅에선 Argus에 대해 알아보고 관련 로그를 통해 감염된 PC를 찾아본다.



Argus란?

: 대표적인 오픈소스 IDS 중 하나로서 네트워크 보안 모니터링 도구 및 세션 기반 데이터 로깅에 사용된다.

세팅: Argus IDS의 본체는 네트워크 중간에 배치, Argus 콘솔은 사무실에 배치 => Argus IDS Client 설치

---

1. Argus로그 분석 기초

ra (read argus data)를 이용한 데이터 읽기 => 누가 공격자인지 알아내기 위함

$ ra -r file1 file2

$ ra -r s file1

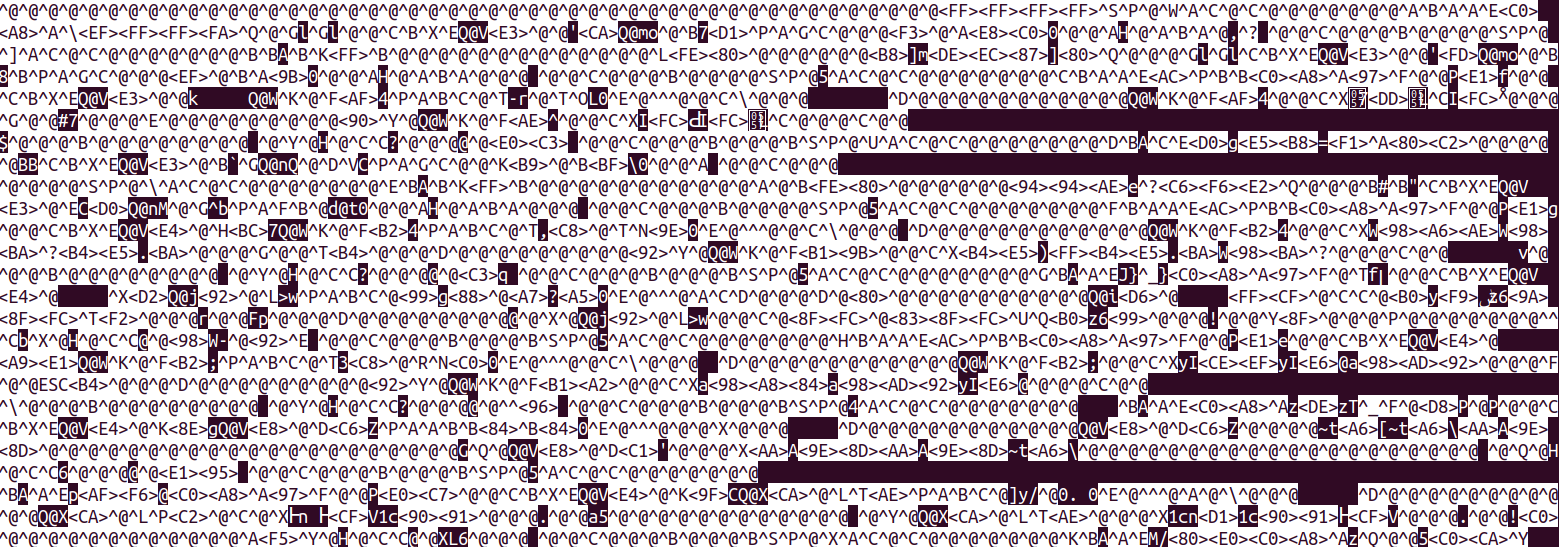

원본 Argus로그 파일일은 위와 같이 바이너리로 작성되어 'ra' 명령문을 통해 분석한다.

-s(옵션) 주요 필드명

• stime: 시작시간
• ltime: 종료시간
• sbytes: src ->dst (아웃바운드;유출)
• dbytes: dst ->src (인바운드;유입)
• saddr: 출발지 IP
• dport: 목적지 Port
• daddr: 목적지 IP
• dport: 목적지 Port

ra -nzr 형태로 자주쓰인다. (-n: 알려진 포트도 숫자로 표현, z: 상세 내용 보기)

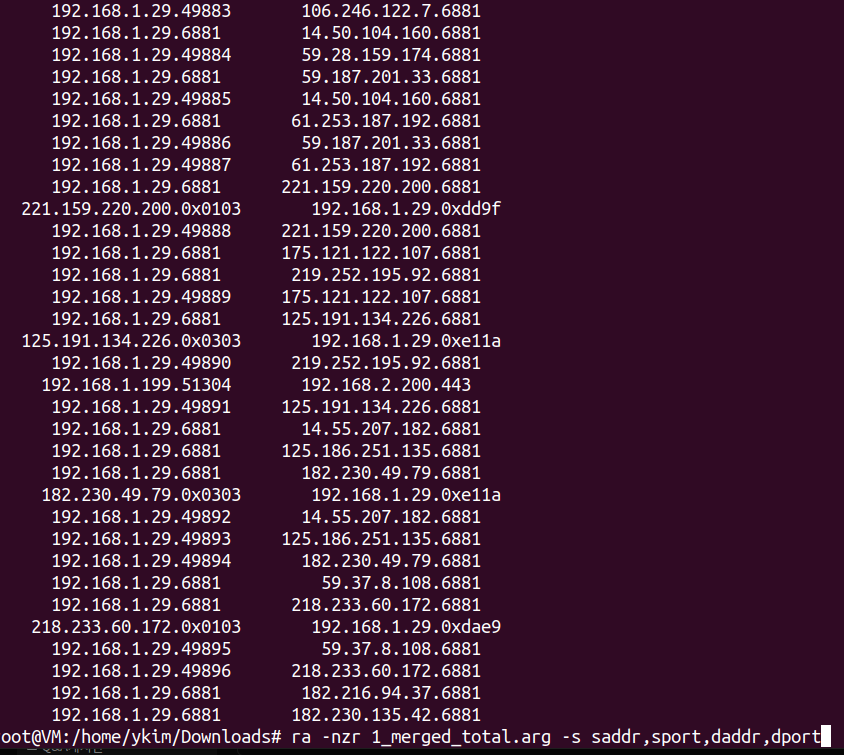

ra -nzr 1_merged_total.arg -s saddr,sport,daddr,dport  // 아래 출력 값



---

BPF (Berkeley Packet Filter)

: 버클리 대학에서 만든 자연어 기반 패킷 필터, 인간의 언어 순서와 매우 유사한 입력이 가능하다.

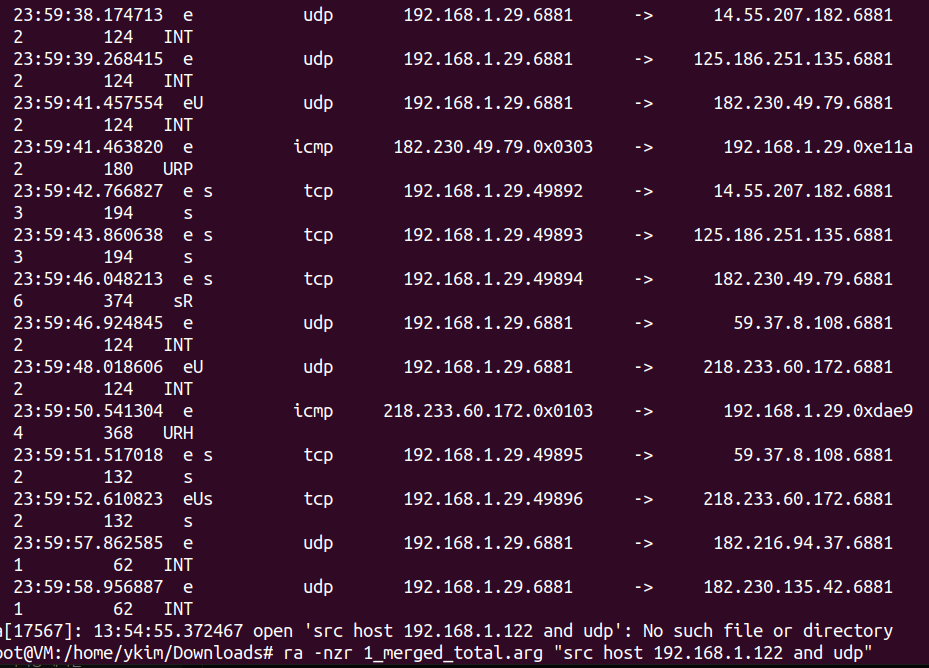

BPF필터를 이용한 분석

DNS로그 분석 기본

- DNS (Domain name service)란?

Domain Name을 입력하면 IP주소를 알려주는 것

역방향 조회: IP주소를 입력하면 Domain Name을 알려준다.



- DNS Record

A: 정방향 조회 (IPv4 주소를 알려줌)

AAAA 또는 A6: 정방향 조회 (IPv6 주소를 알려준다.)

PTR (Pointer): 역방향 조회 ex) nslookup의 ns -> name server



- DNS로그 열람 예시



구분자 : [**]

Query : Client(웹브라우저)가 DNS Server에게 IP주소를 물어보다

Response: DNS Server가 lient(웹 브라우저)에게 IP주소를 알려주는 것

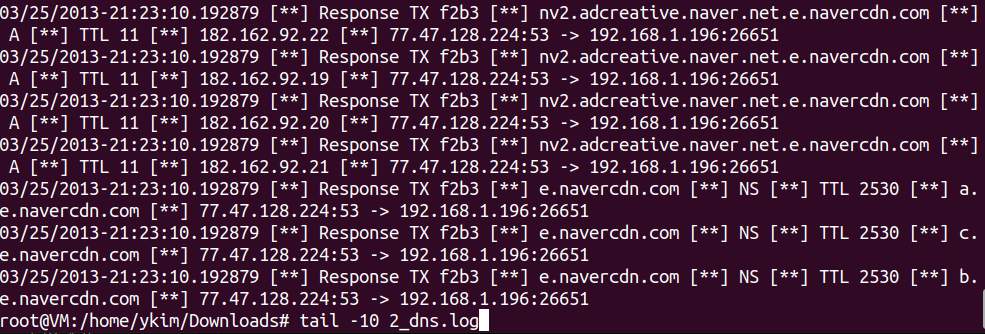

# tail -10 2_dns.log



위 결과 중 Response이면서, A(정방향 조회)인 결과 : 도메인은 세 번째 칼럼, IP주소는 여섯 번째에 위치해있다.



- DNS 로그 추출

# cat 2_dns.log | sed 's/\[\*\*\]/|/g' | awk -F"|" '{print $3,$6}'

 // 구분자 | 로 만든 후, | 제거 예정 (바로 null값으로 치환은 불가함)



# cat 2_dns.log | sed 's/\[\*\*\]/|/g' | awk -F"|" '$2~/Response/ && $4~ "A" {print $3, $6}' | sort -u

      // 구분자를 없애기 위한 sed문 사용 's/[**]/|/g' (후에 \추가하여 Escape)

     // 파이프 제거 awk -F"|"

    // $2가 Response를 골라내고 AND $4에서 A를 골라냄

두번째 컬럼이 Response이고, A로 표시, 3번째, 6번째만 골라서 추출

---

2. Argus IDS 로그분석

해킹당한 내부 서버의 Argus 로그 데이터를 분석하여 감염된 PC를 찾는다.

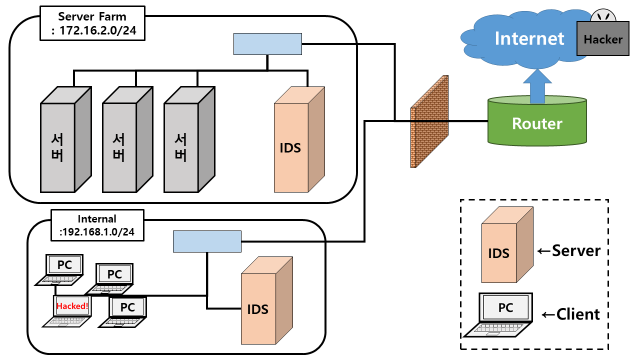

(서버 구상도) Argus 로그데이터를 통해 내부의 감염된 PC를 찾아낼 수 있다.

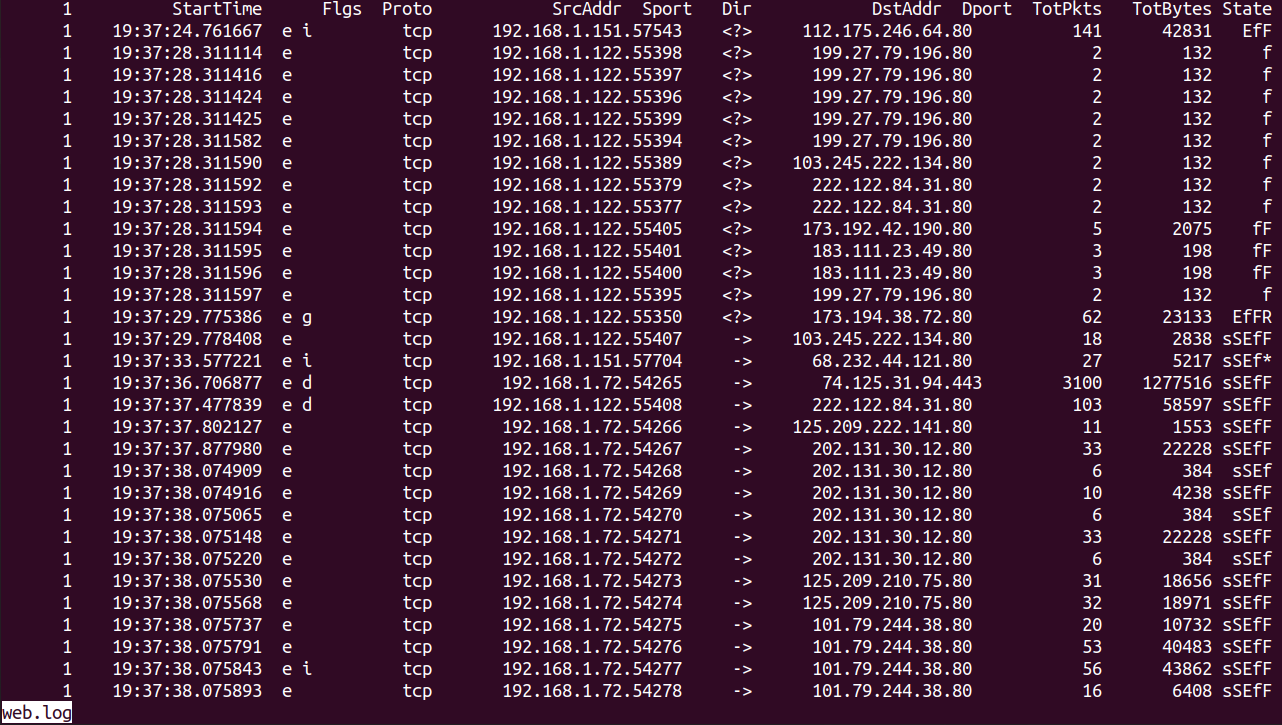

1) 192.168.1.0/24(내부망)에서 Web Server에 접속한 로그 선별 후 web.log로 저장

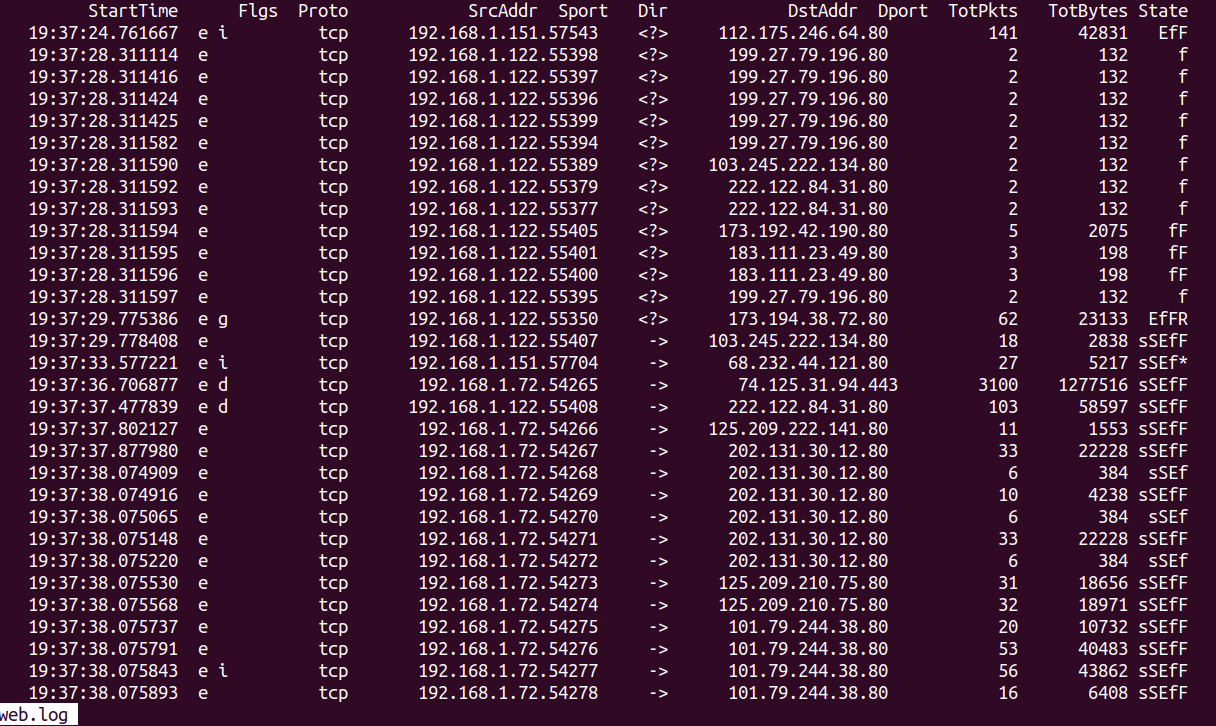

ra -nzr 1_merged_total.arg - "src net 192.168.1.0/24 and dst port (443 or 80) and tcp" > web.log



2) 1번 결과에서 중복 제거하여 재저장

# ra -nzr 1_merged_total.arg - "src net 192.168.1.0/24 and dst port (443 or 80) and tcp"  | uniq -c  > web.log

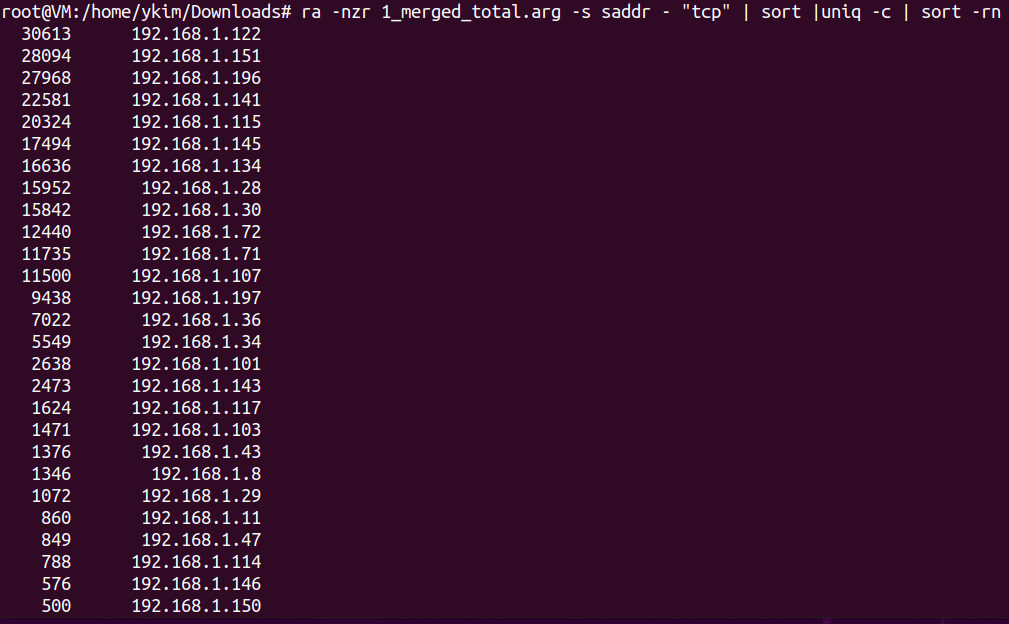

3)  tcp포트로 출발하는 IP통계 확인

ra -nzr 1_merged_total.arg -s saddr - "tcp" | sort |uniq -c | sort -rn



4)  3번 결과에서 상휘 10개의 목적지 IP통계 구하기

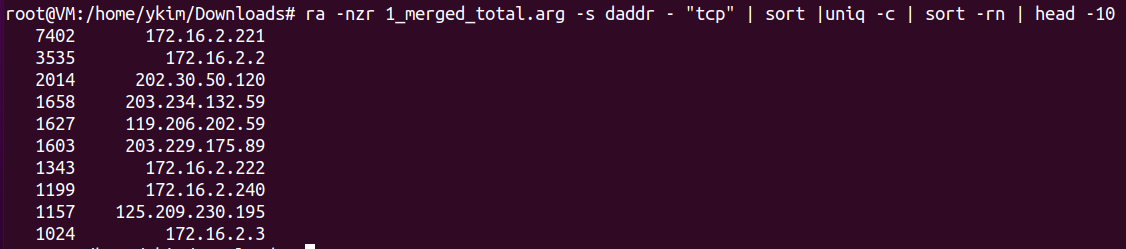

ra -nzr 1_merged_total.arg -s daddr - "tcp" | sort |uniq -c | sort -rn | head -10

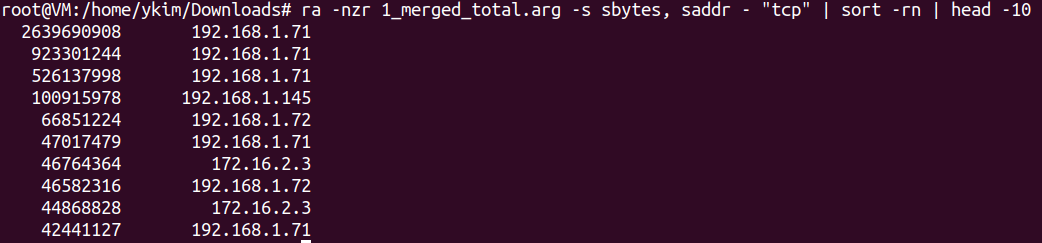

  4-1) TCP 업로드가 가장 많은 상위 10개의 출발지 IP

ra -nzr 1_merged_total.arg -s sbytes, saddr - "tcp" | sort -rn | head -10

외부로 가장 많은 데이터를 유출했을 것으로 보는 내부 사용자 확인

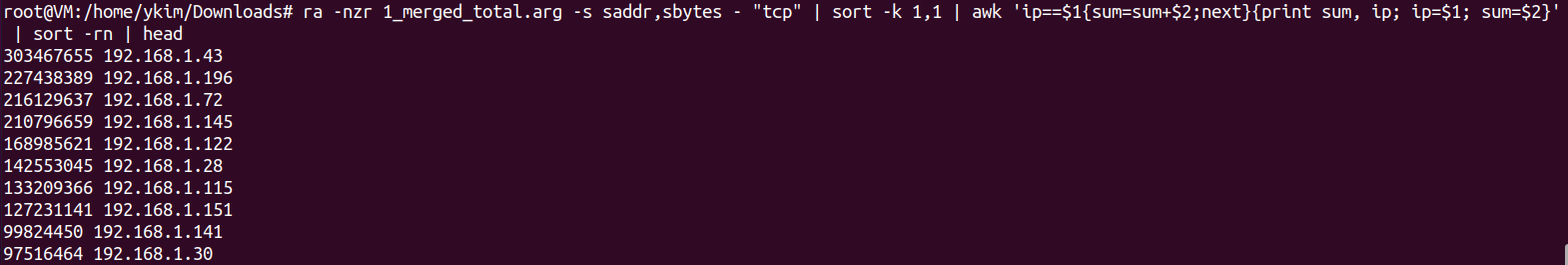

5) 업로드의 양을 IP별로 합산해서 상위 10개를 출력

ra -nzr 1_merged_total.arg -s saddr, sbytes - "tcp" | sort -k 1,1 | awk 'ip==$1{sum=sum+$2;next}{print sum, ip; ip=$1; sum=$2}' | sort -rn | head   (sort -k 1,1?)



6) tcp 통신하는 출발지 IP, 목적지 IP, 목적지 PORT 추출

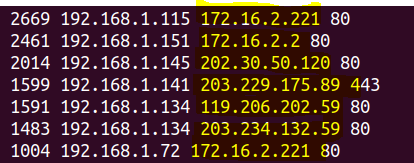

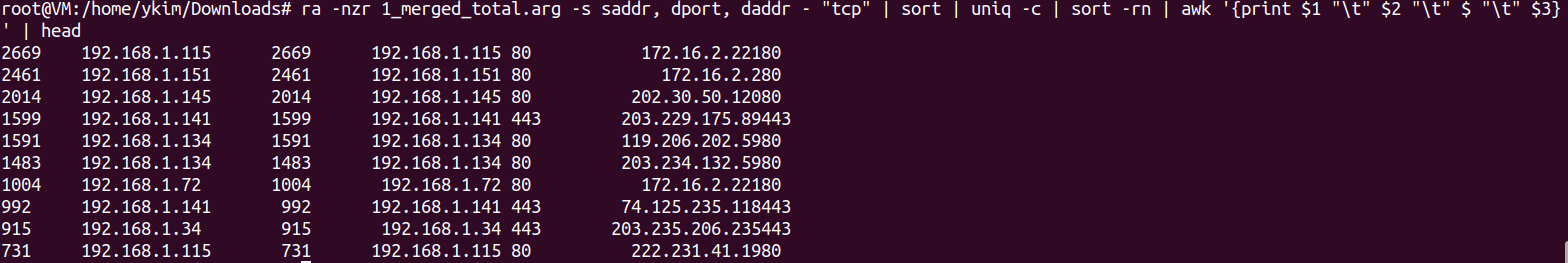

ra -nzr 1_merged_total.arg -s saddr, dport, daddr - "tcp" | sort | uniq -c | sort -rn | awk '{print $1 "\t" $2 "\t" $ "\t" $3}' | head

\t : 일정한 간격을 위한 탭



7) 2_dns.log파일에서 구분자([**])를 파이프'|'로 치환하고 $2에서 Response로 시작하며 $가 A인 것들을 골라 $3만 $6만 추출하여 dns.lookup으로 저장

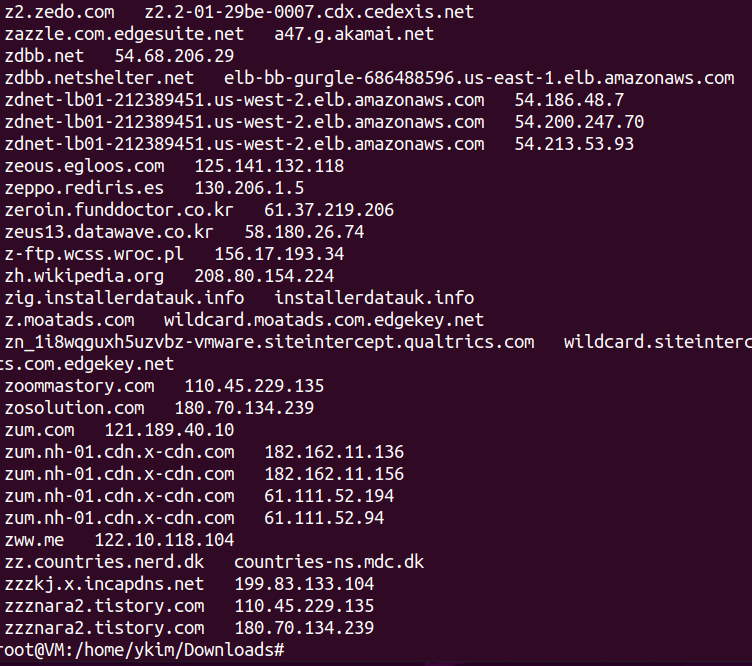

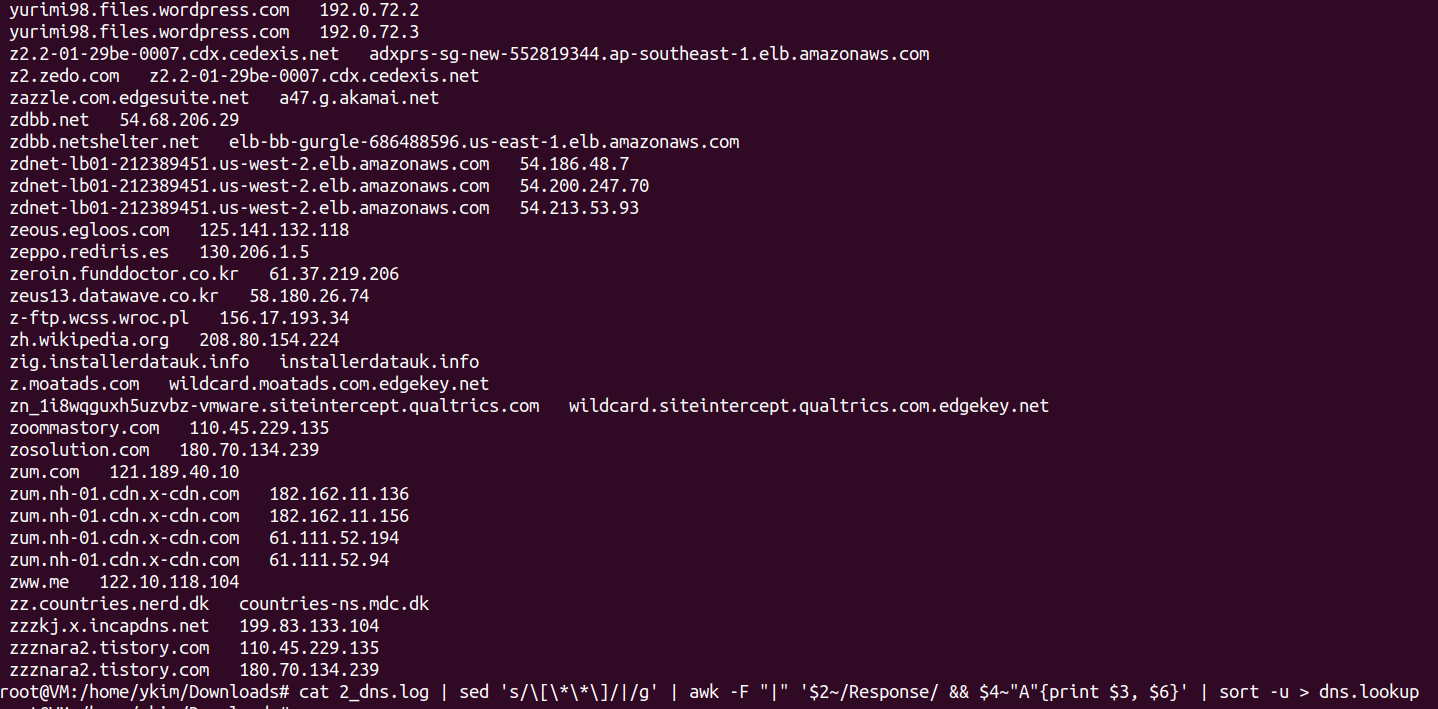

cat 2_dns.log | sed 's/\[\*\*\]/|/g' | awk -F "|" '$2~/Response/ && $4~"A"{print $3, $6}' | sort -u > dns.lookup



8) tcp_connection파일에서 내부망(172.16.0.0/16, 192.168.0.0/16, 10.0.0./8) 대역(목적지 IP)으로 이동하는 트래픽을 제외한  Top 30 통신 트래픽 생성, dns.lookup파일과 매칭 하여 목적지 IP에 대한 도메인을 구하시오.



 추가 설명

> 내부망(172.16.0.0/16, 192.168.0.0/16, 10.0.0./8): !~/^192.168.|^172.16.|^10./

>  tcp_connection에서 목적지 IP주소는 세번째 컬럼: $3

> 목적지IP주소 중 사설 IP주소가 아닌 것: $3~/^192.168.|^172.16.|^10./

> 특수문자  escape처리: $3~/^192\.168\.|^172\.16\.|^10\./



$3~/ OOO/ : 3번째 칼럼이 OOO을 포함하는 것부터



$ cat tcp_connection | awk '$3!~/^192\.168\.|^172\.16\.|^10\./ {print $2, $3, $4}' | head -30 > top30

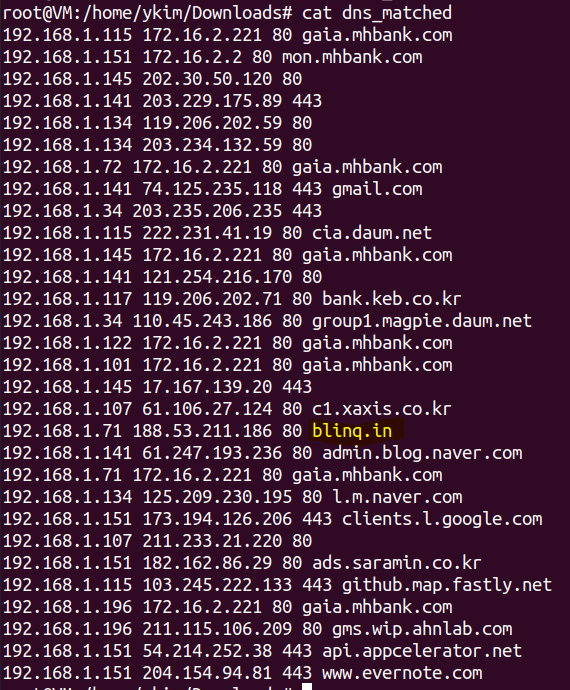

  8-1) top30의 목적지 주소에 대한 도메인 주소를 dns.lookup에서 찾아서 dns_matched로 저장

#cat top30 | while read line (리눅스 프로그래밍의 While문)

> do

> dip=$(echo $line | awk '{print $2}')    //두번째 컬럼은 dip로 저장

> domain=$(cat dns.lookup | awk -v ip=$dip '$2==ip {print $1}' | head -1)   // head-1 사이 스페이스 꼭 넣기!

> echo $line $domain

> done > dns_matched



인도 도메인 blinq.in 확인



9)  의심 도메인 (blingq.in)과 통신한 IP 확인

ra -nzr 1_merged_total.arg -s saddr, daddr - "dst host 188.53.211.186" | awk '{print $1}' | sort -u

해킹 피해 PC는 192.168.1.71 그리고 192.168.1.72로 확인되었다.



---

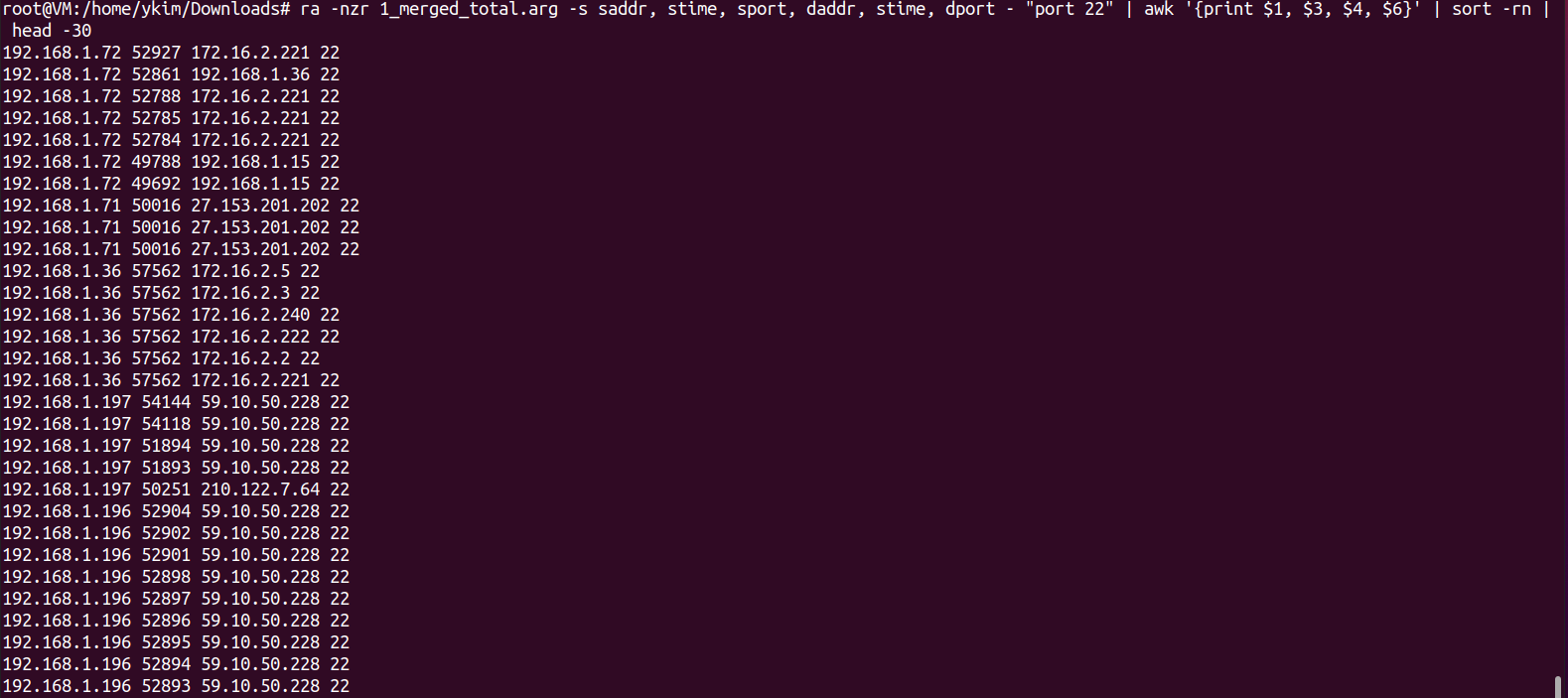

참고) SSH 트래픽을 많이 사용한 로그 확인하기. 시간(stime), 출발 IP(saddr), 목적지 IP(daddr), 목적지 Port(dport) 순으로 출력

ra -nzr 1_merged_total.arg -s saddr, stime, sport, daddr, stime, dport - "port 22" | awk '{print $1, $3, $4, $6}' | sort -rn | head -30
