[Azure] 처음 만나는 Azure (15) - 가상머신 확장집합 (VMSS)

■ VMSS(Virtual Machine Scale Sets)란?

Azure에서 부하 분산에 활용되는 가상 머신 그룹을 관리하는 서비스를 말한다. 가상 머신의 수는 사용자가 사전에 정의한 일련의 규칙에 따라 자동으로 축소되거나 확장될 수 있다. (AWS의 Auto Scaling기능과 유사하다.) VMSS (Virtual Machine Scaling Set: 오토 스케일링)
: 수요에 맞추어 서버수를 증가 시킬 수 있다는 클라우드의 핵심이 되는 기능
(이전 포스팅에 내용 추가)

---

VMSS를 구현실습

1. VMSS 프런트 엔드 배포

메인 > 리소스 만들기 > 가상 머신 확장 집합 선택 > 만들기

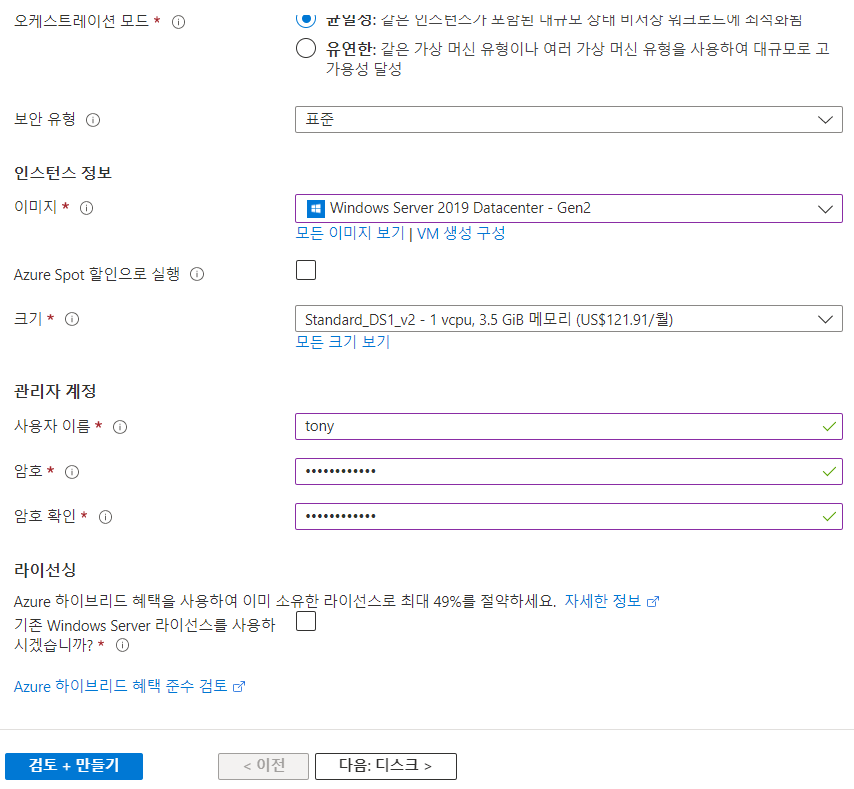

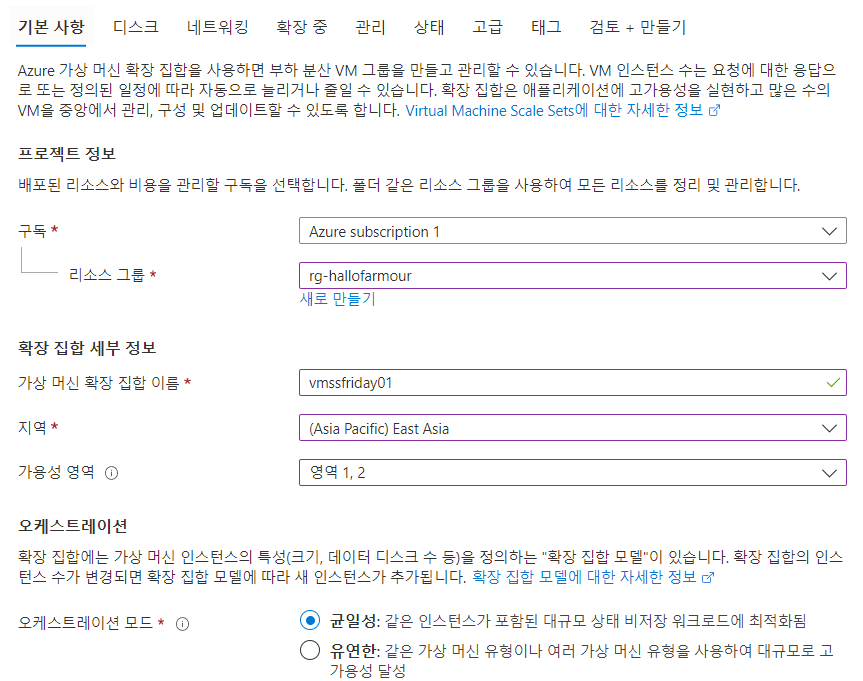

- 기본 사항

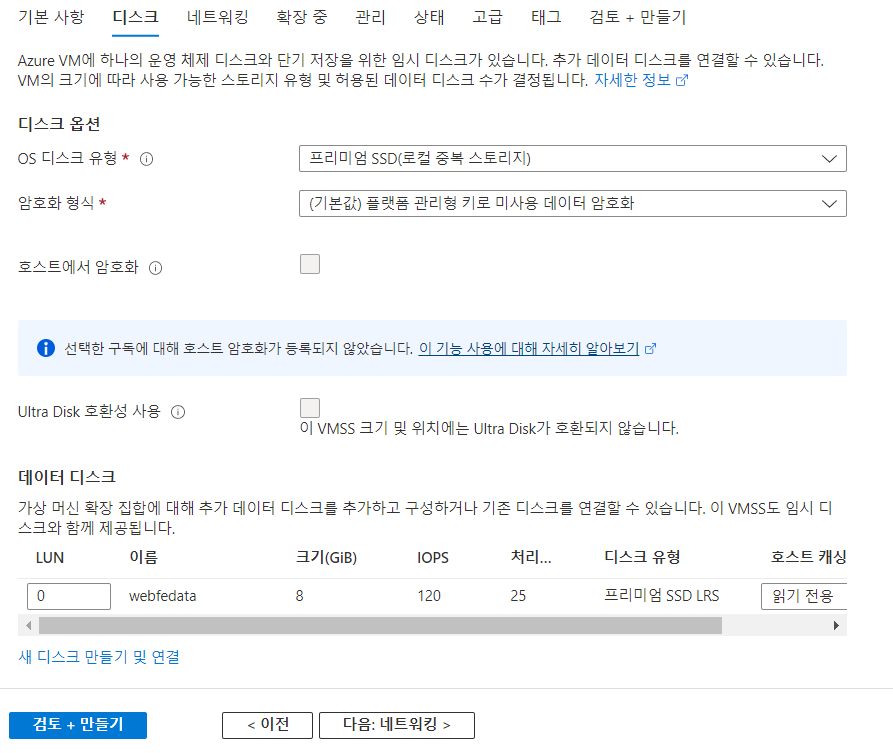

- 디스크

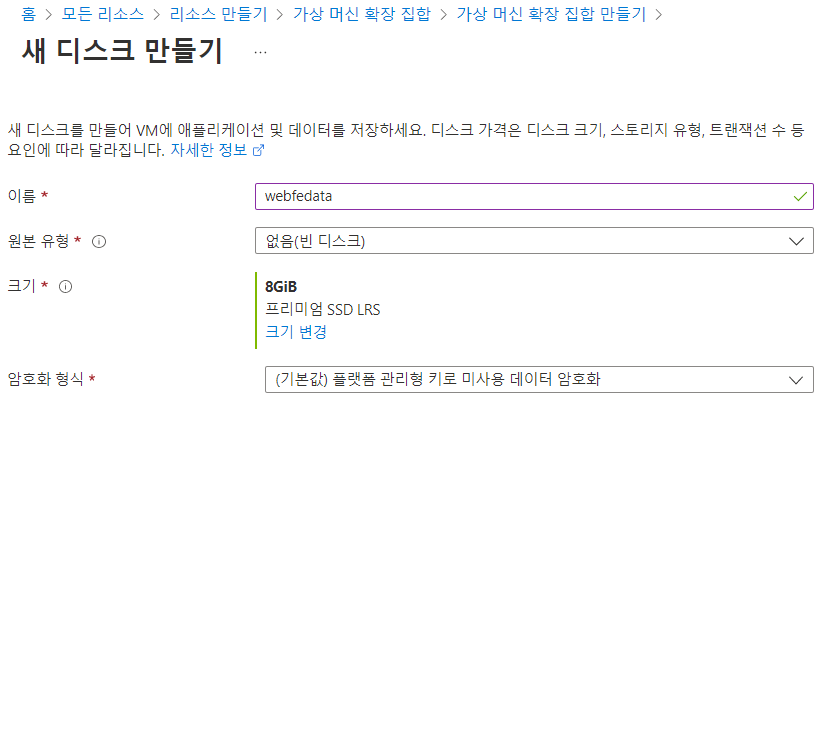

새 디스크 > 디스크 추가 및 연결

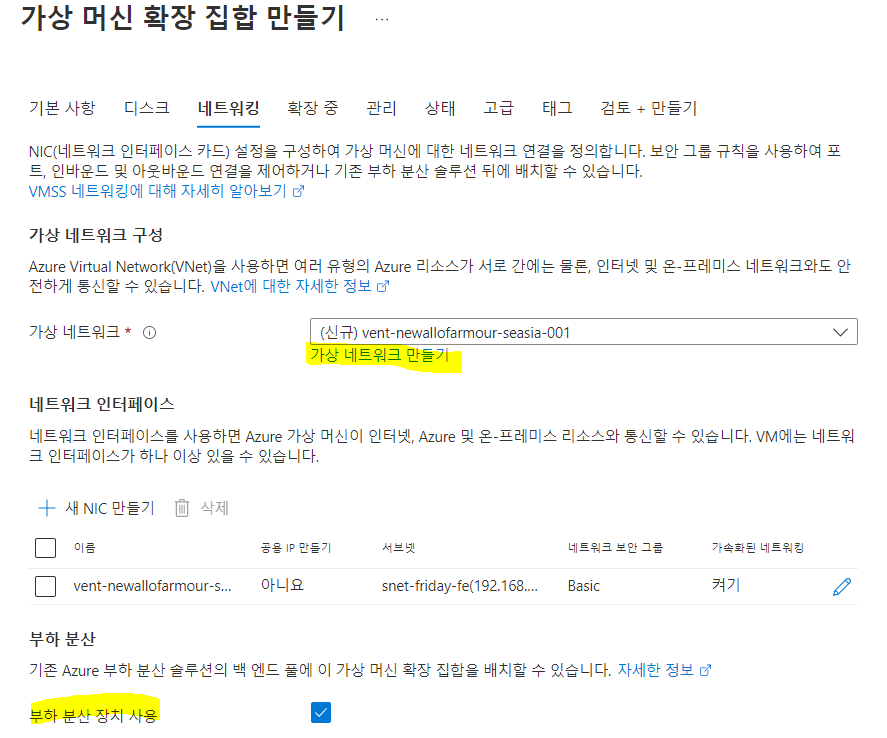

- 네트워크

가상 네트워크 생성 후 부하 분산 장치 사용 활성화

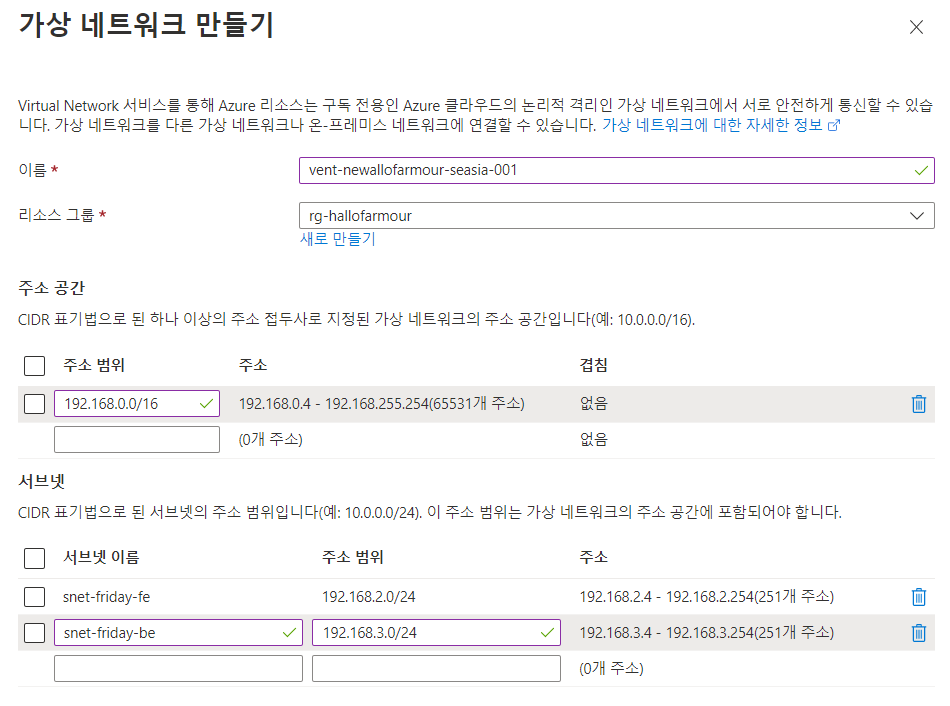

- 가상 네트워크 만들기

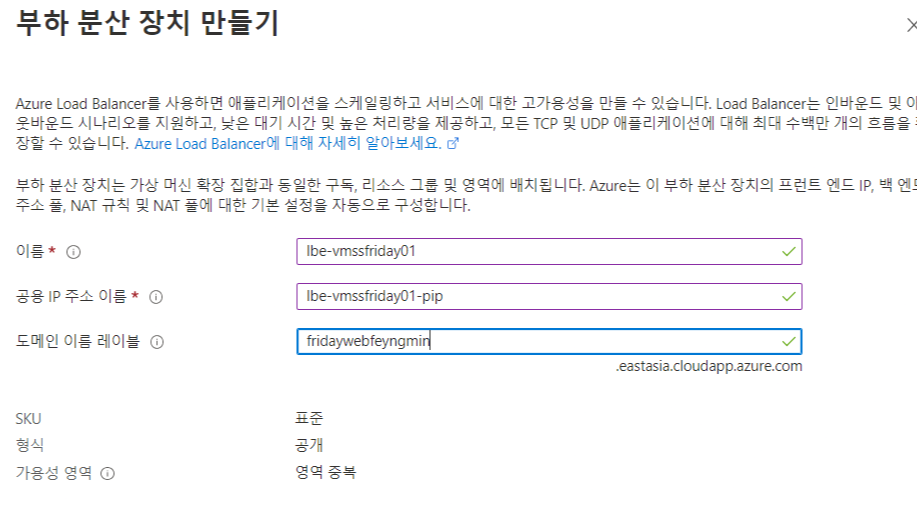

- 부하분산장치 새로 만들기

백 엔드 풀 새로 만들기 (이름만 lbe-vmssfriday01-bepool로 설정 후 만들기)

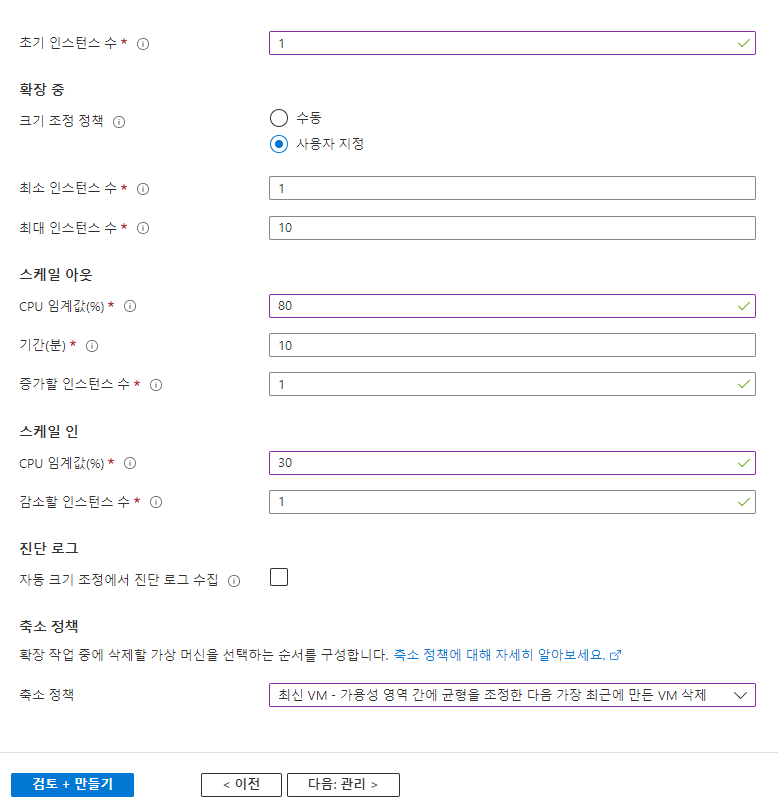

- 확장 중

축소정책 최신VM으로 선택

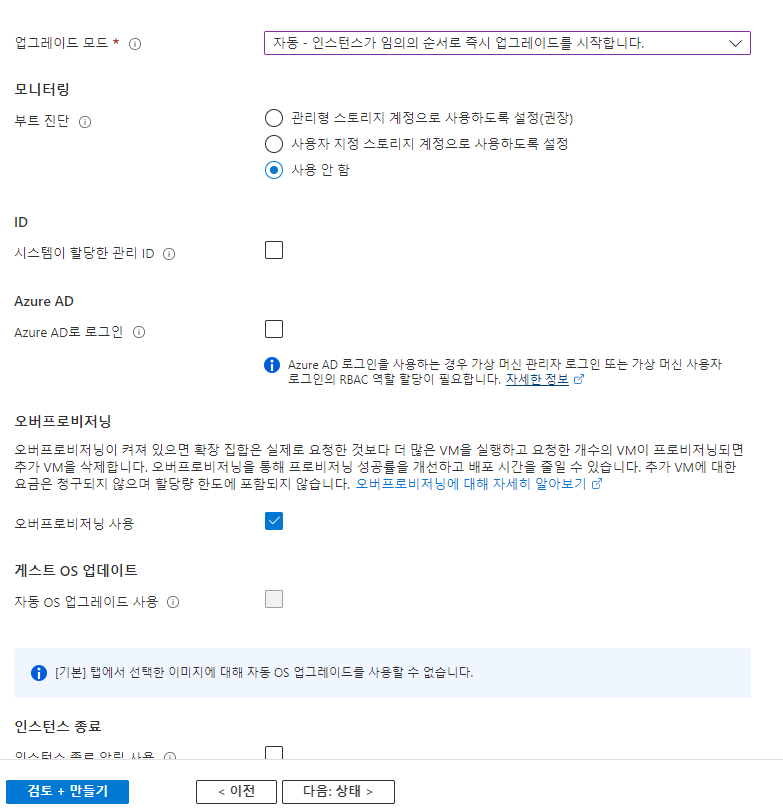

- 관리

...

상태, 고급 기본값으로 그대로 설정

...

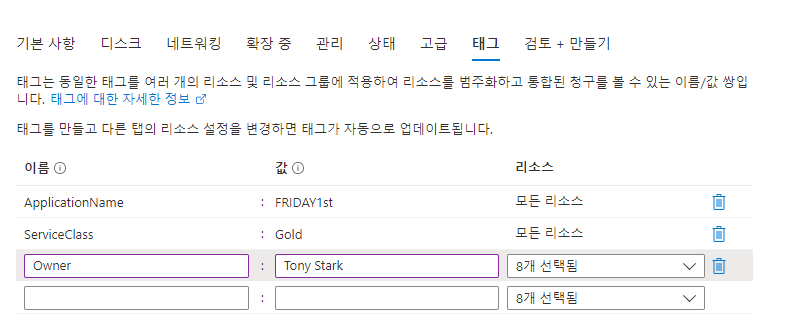

- 태그 설정 (교재 참조)

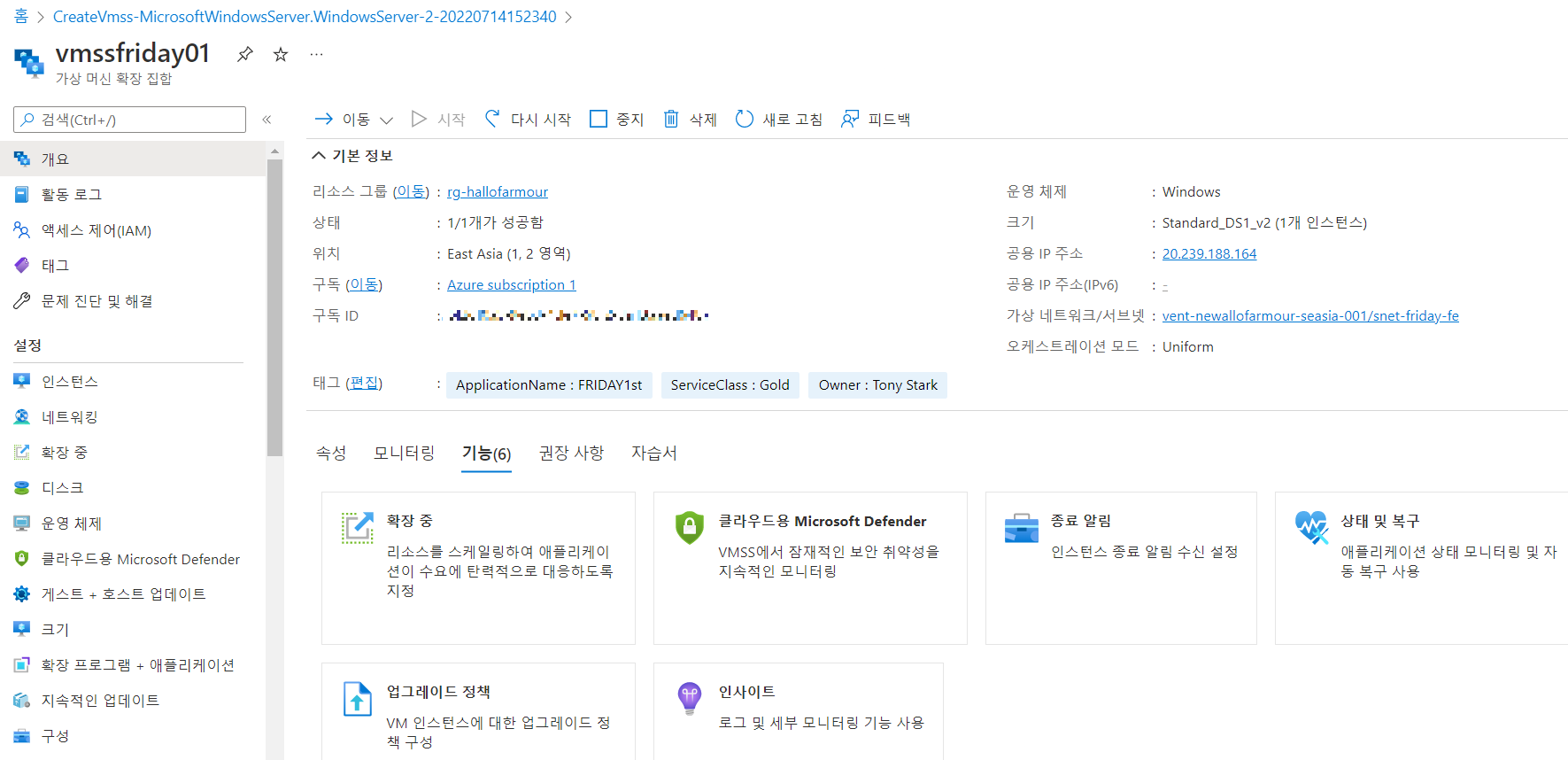

- 리소스 배포 확인



---

2. VMSS백엔드 구성 및 관리 - 책 380p 참고

---

3. 프런트 엔드 VMSS 구성 및 관리

- 스크립트 작성

VMSS의 확장 기능을 사용하여 스크립트를 배포하고자 한다. 작성된 스크립트를 배포할 스토리지 계정을 생성한다.

Get-Disk | Where-Object PartitionStyle -EQ 'RAW' | Initialize-Disk
New-Partition -DiskNumber 2 -UseMaximumSize -DriveLetter X
Format-Volume -DriveLetter X -FileSystem NTFS -NewFileSystemLabel webdata -Confirm:$false

Install-WindowsFeature -Name Web-Server -IncludeManagementTools

Set-Content -Path "C:\inetpub\wwwroot\Default.htm" -Value "Running FRIDAY Web Service from host $($env:computername) !"

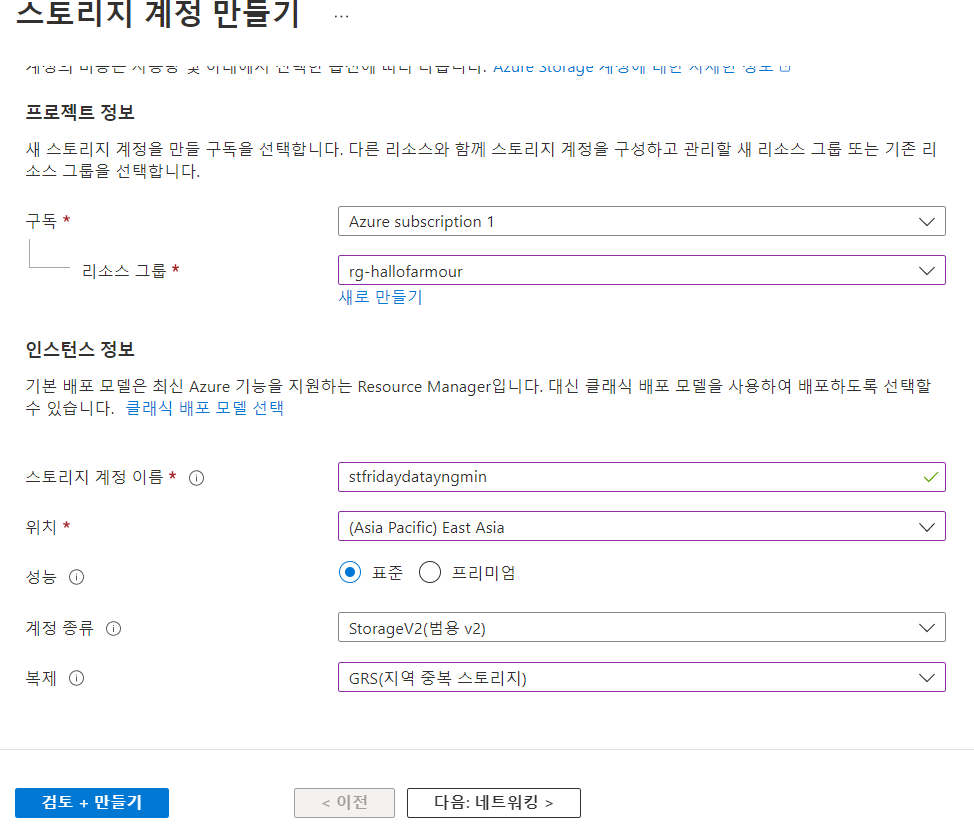

- 스토리지 계정 생성

레거시 스토리지 계정 유형을 만들 수 있는 화면을 전환해 내용을 입력한다.

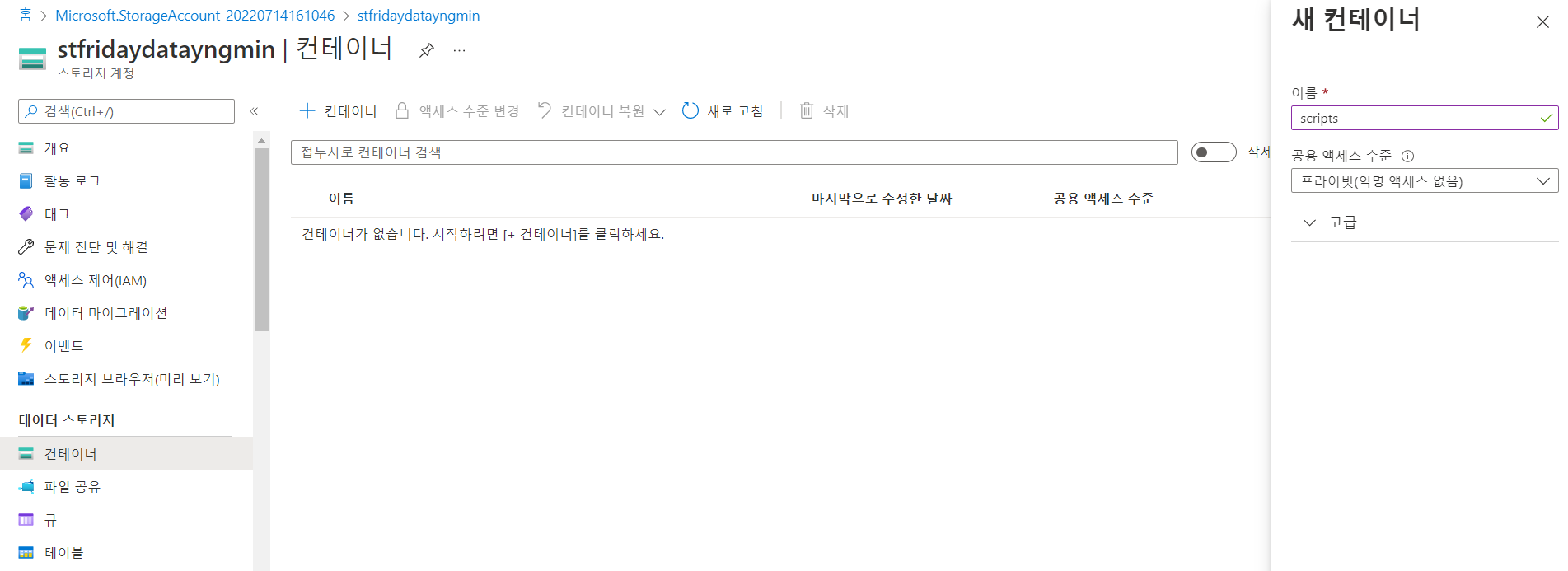

- 컨테이너 생성

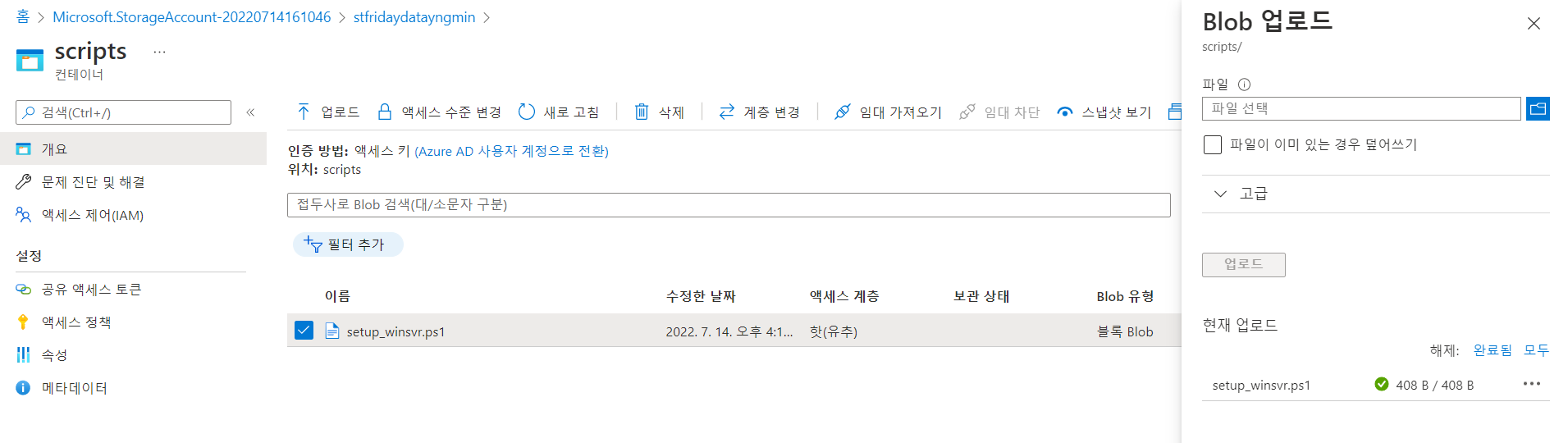

- 컨테이너로 스크립트 업로드

- VMSS 스크립트 실행

메인 > VMSS > 해당 리소스 선택 > 확장 프로그램 + 애플리케이션 블레이드 > 추가

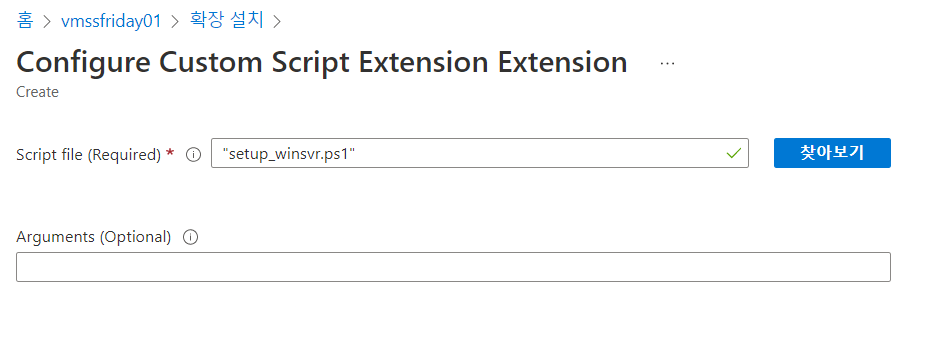

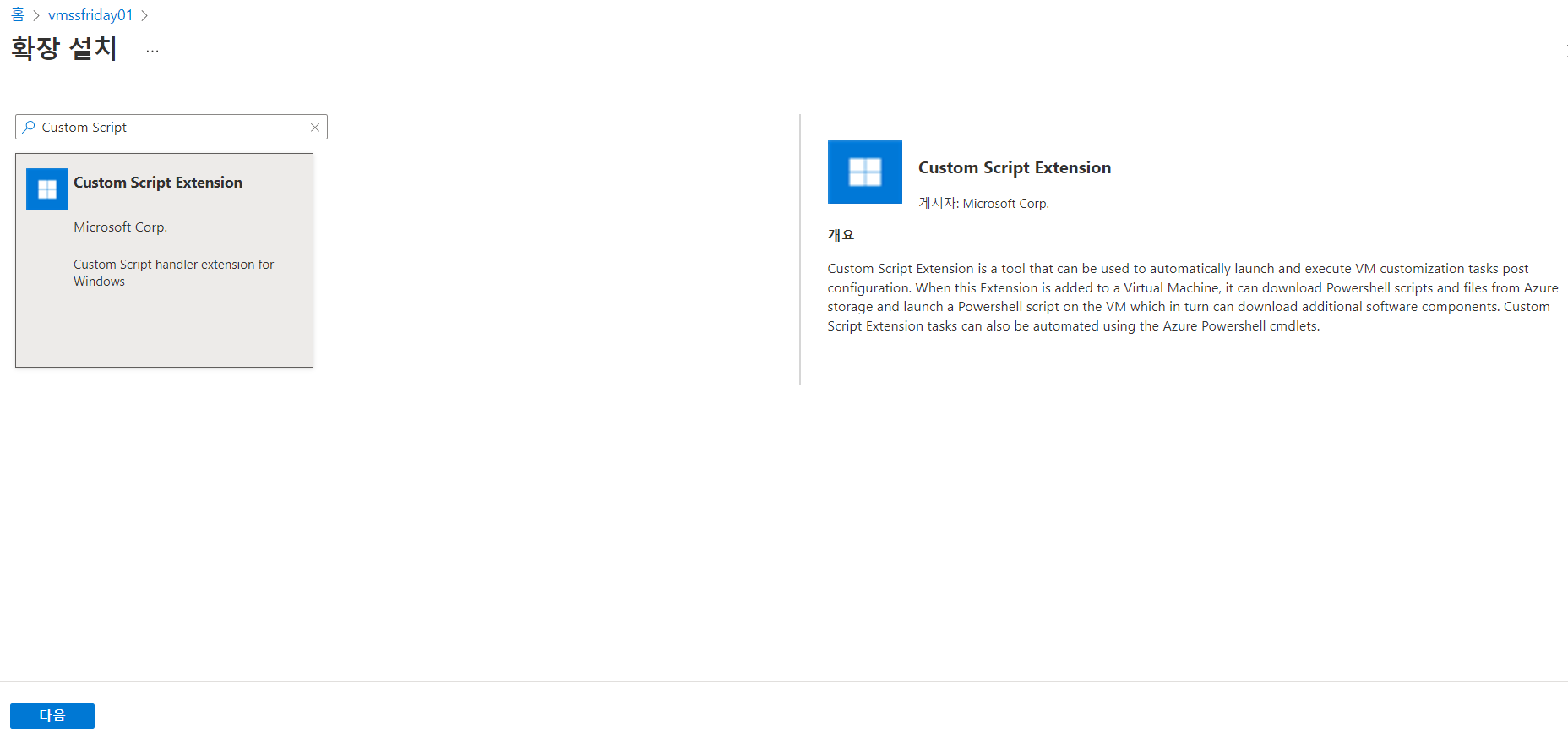

Custom Script Extention 선택

이전 스크립트 선택 후 만들기

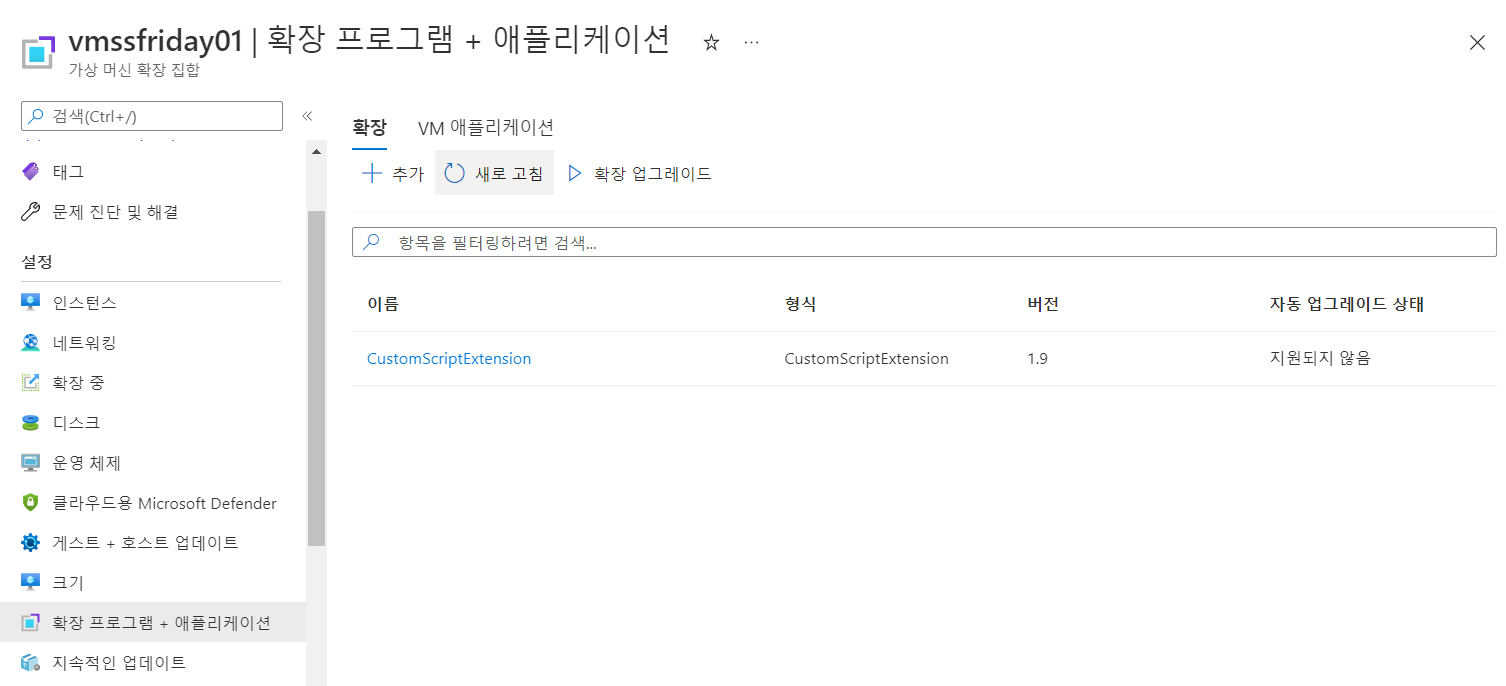

- 확장 목록 배포 확인

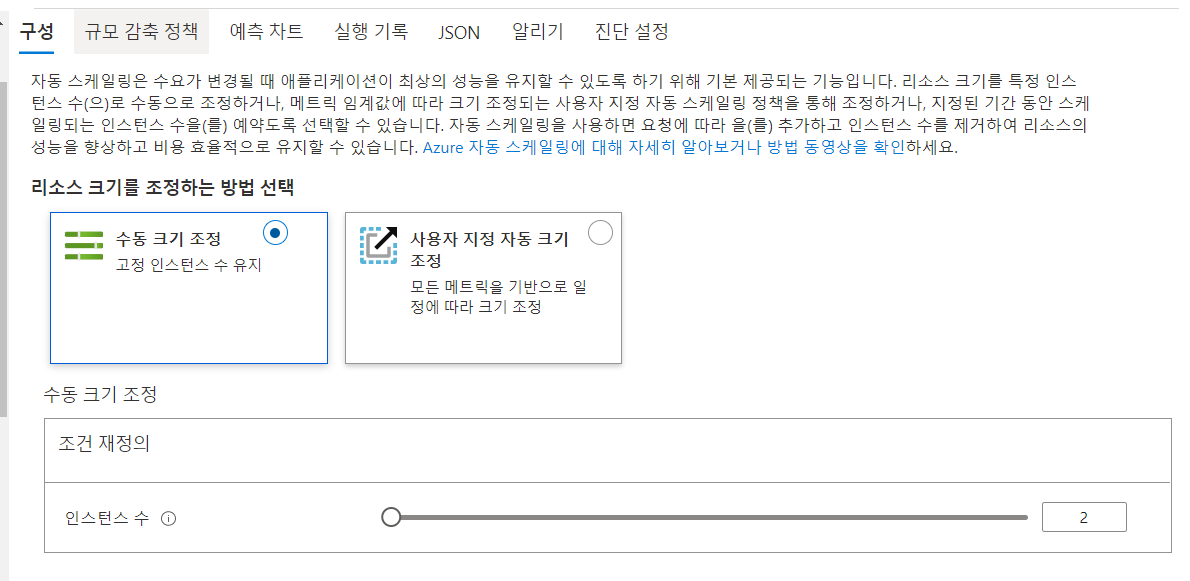

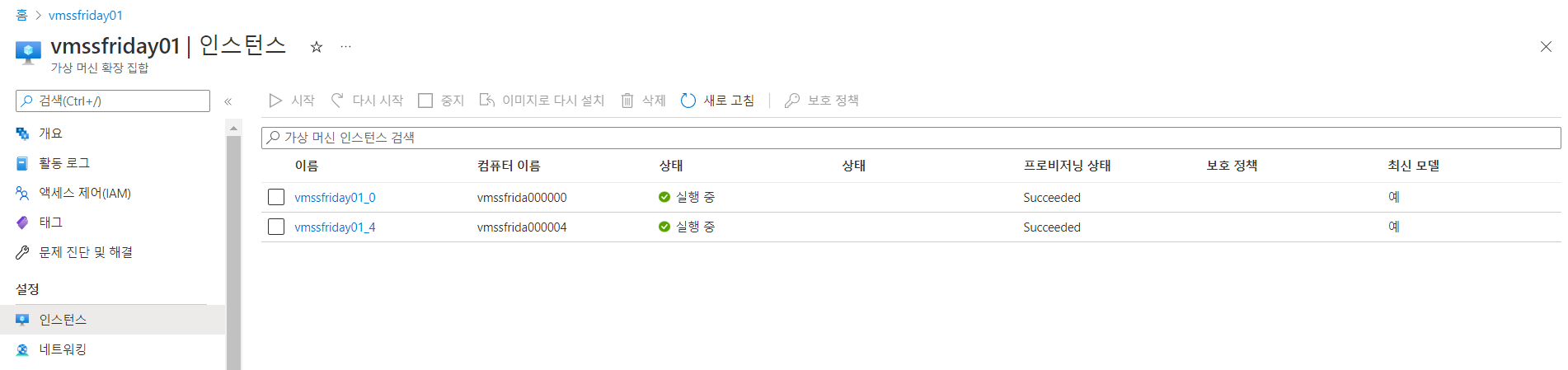

- 확장 중 메뉴 (수동 크기 조정)

VMSS의 확장 중 블레이드 선택 > 수동 크기 조정 선택

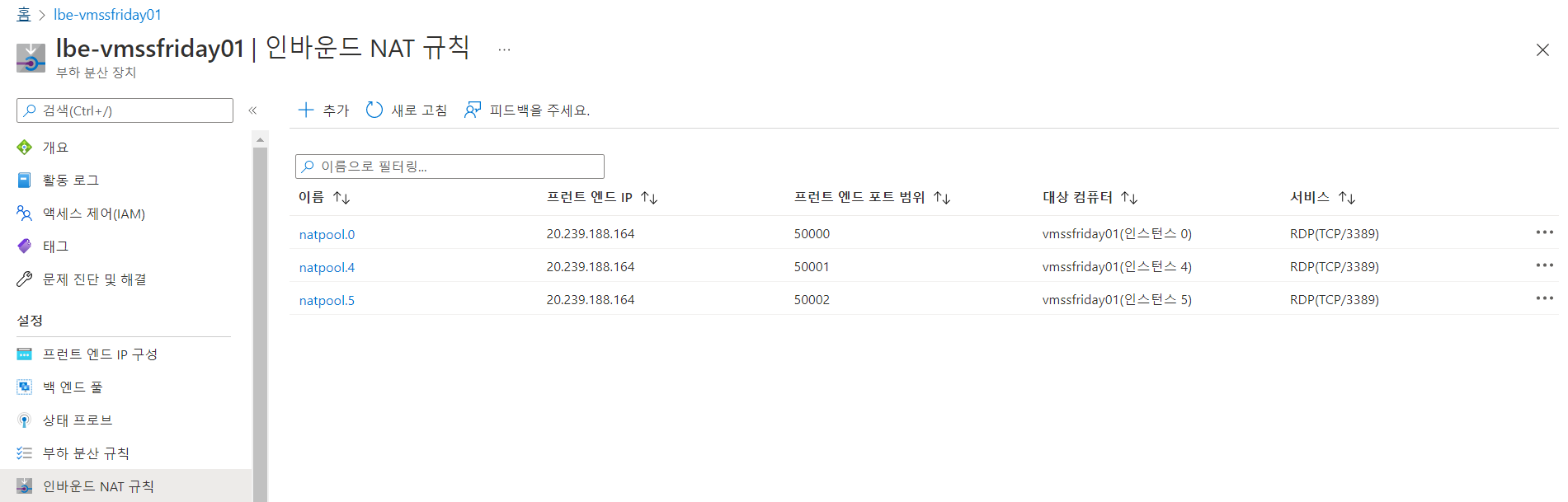

- 추가된 인바운드 NAT 규칙 확인

메인 > 부하 분산 장치 > 해당 리소스 선택 > 인바운드 NAT 규칙 블레이드 선택

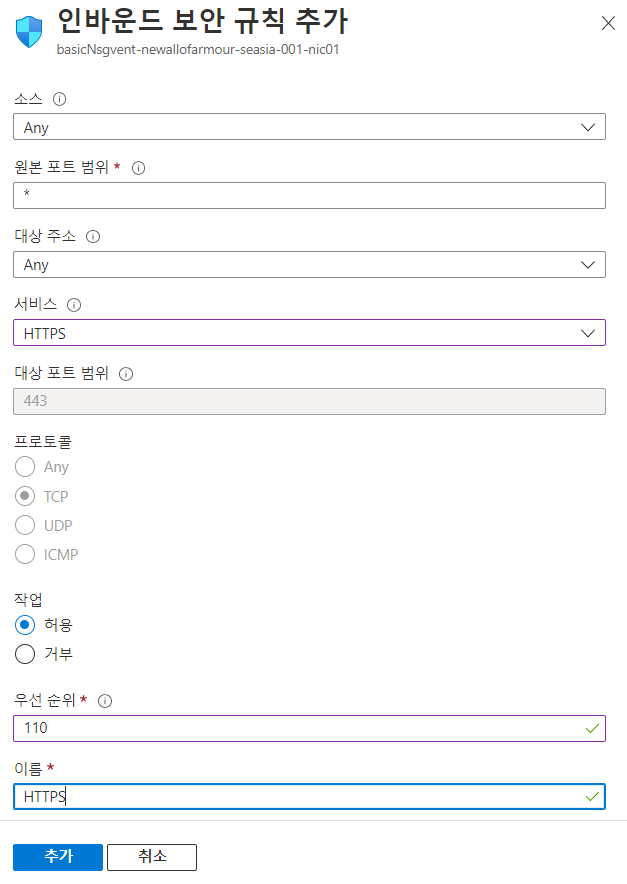

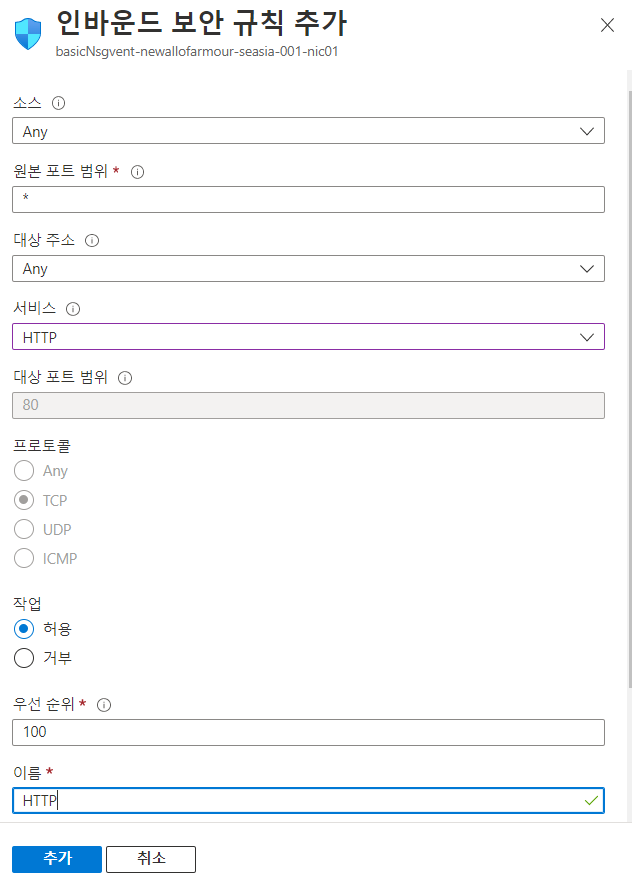

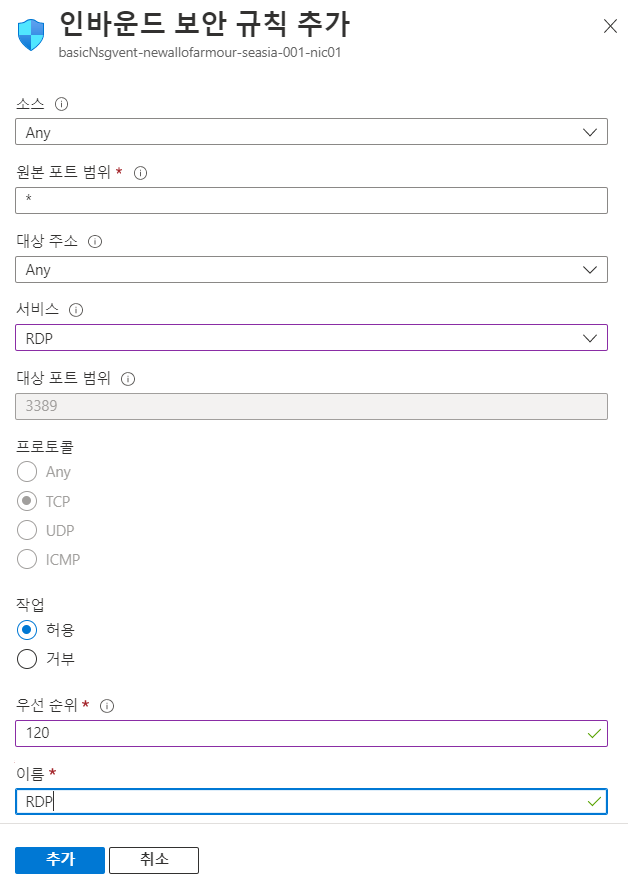

- 인바운드 규칙 추가

메인 > VMSS > 해당 리소스 선택 > 네트워킹 > 인바운드 포트 규칙 추가 선택 (아래 3개 규칙 추가)

HTTP(80), HTTPS(443), RDP(3389) 규칙 추가

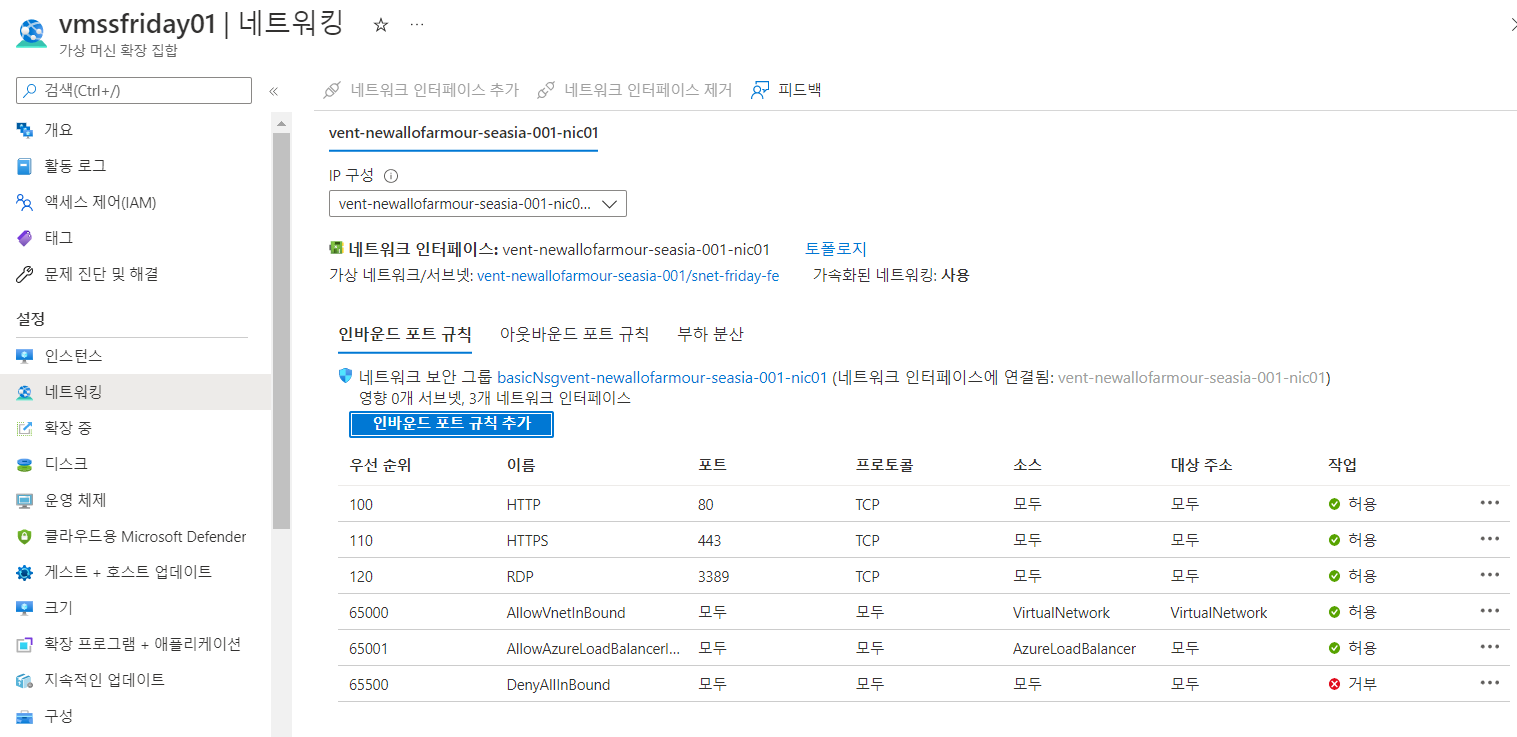

- 인바운드 규칙 업데이트 확인

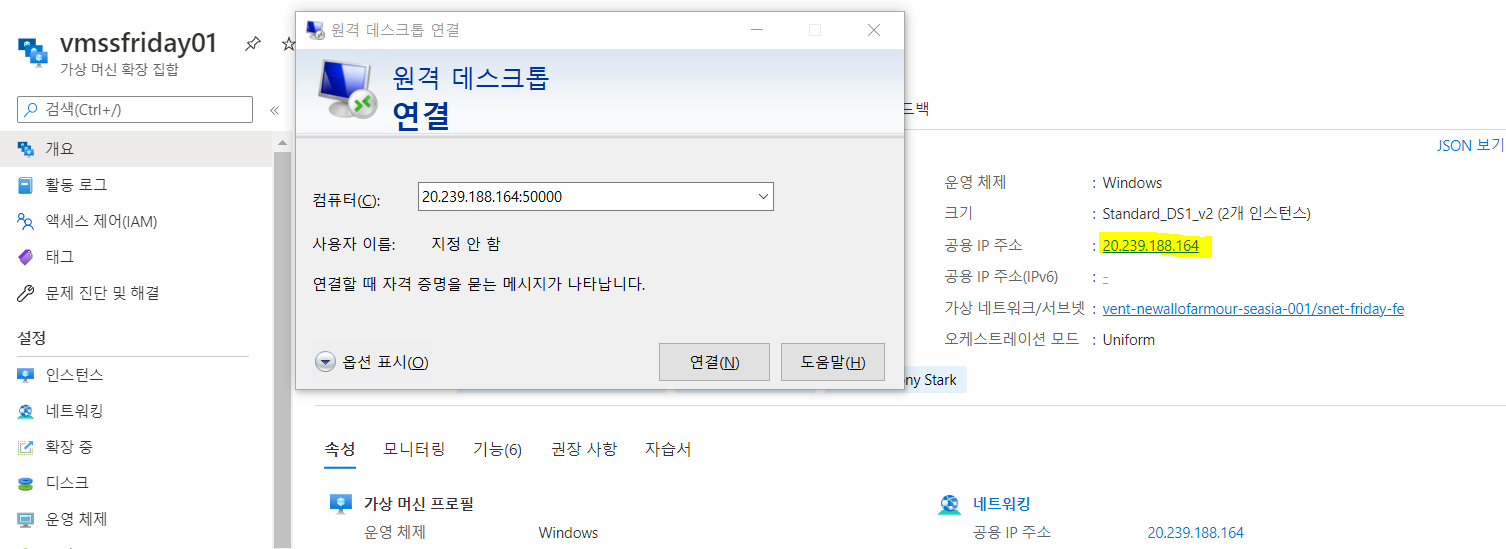

- 원격 접속 연결

: VMSS의 공용 IP를 통해 RDP 접속한다. 이때 공용 IP와 함께 사용된 매핑 포트는 22번과 매핑된 50000번을 사용

VMSS의 공용 IP를 통해 RDP접속 / 매핑포트는 22번과 매핑된 50000이용

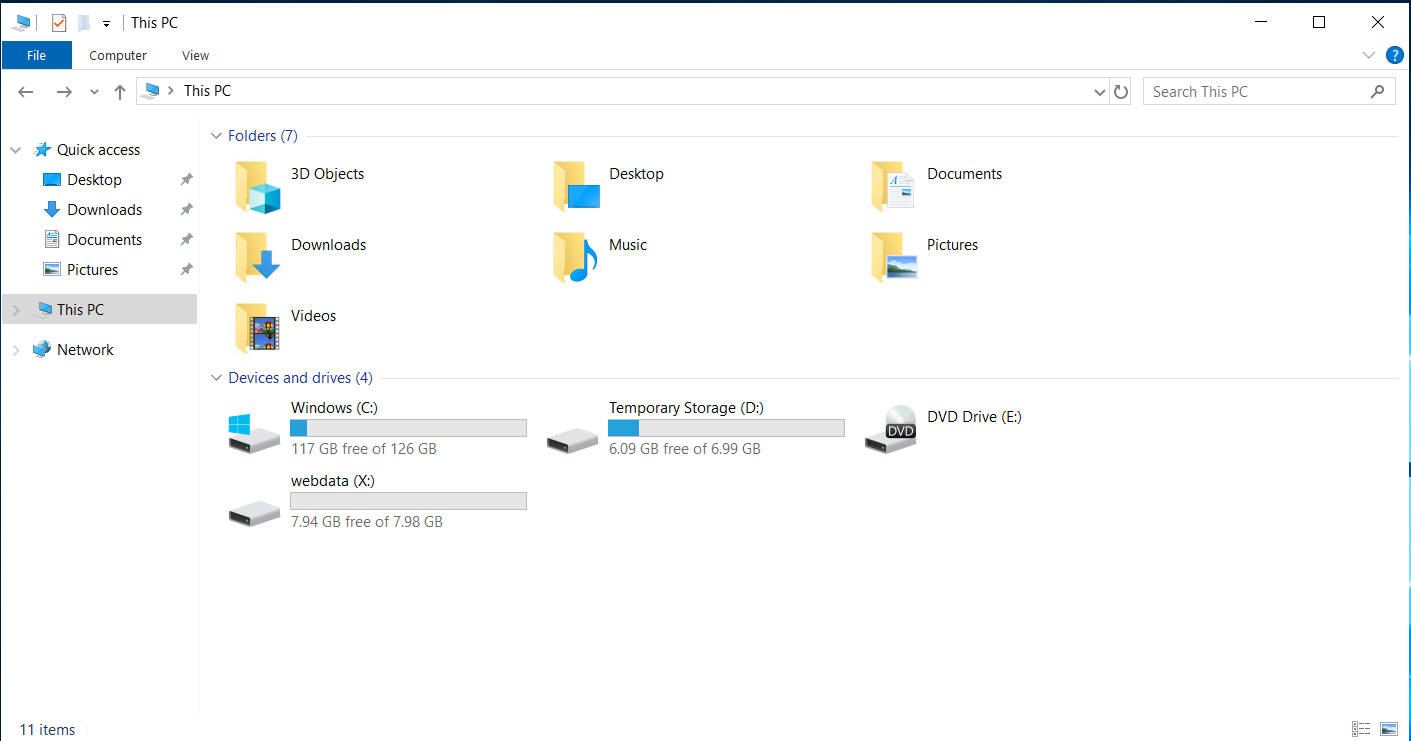

스크립트 (setup_winsvr.ps1) 실행 결과 확인

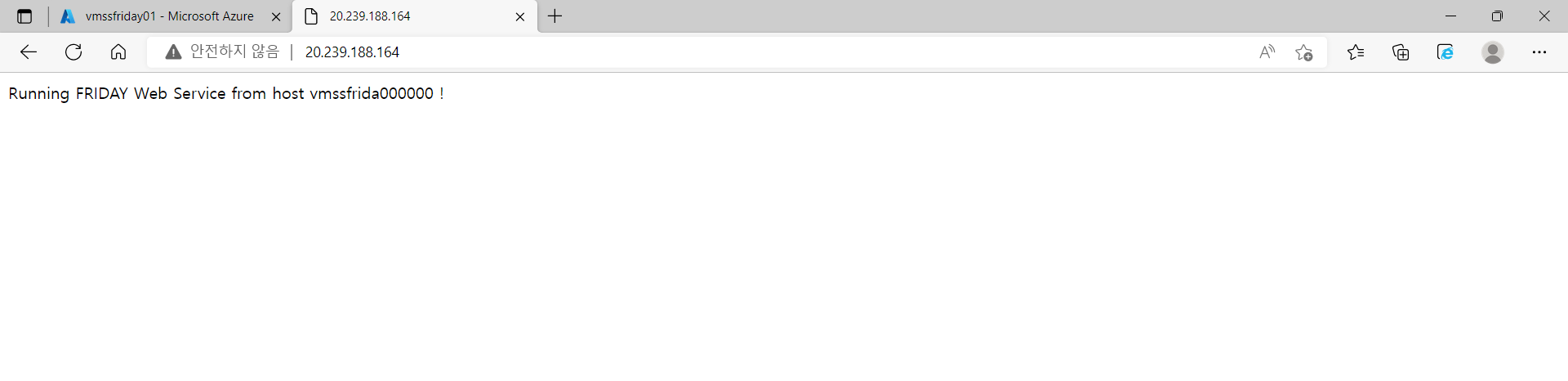

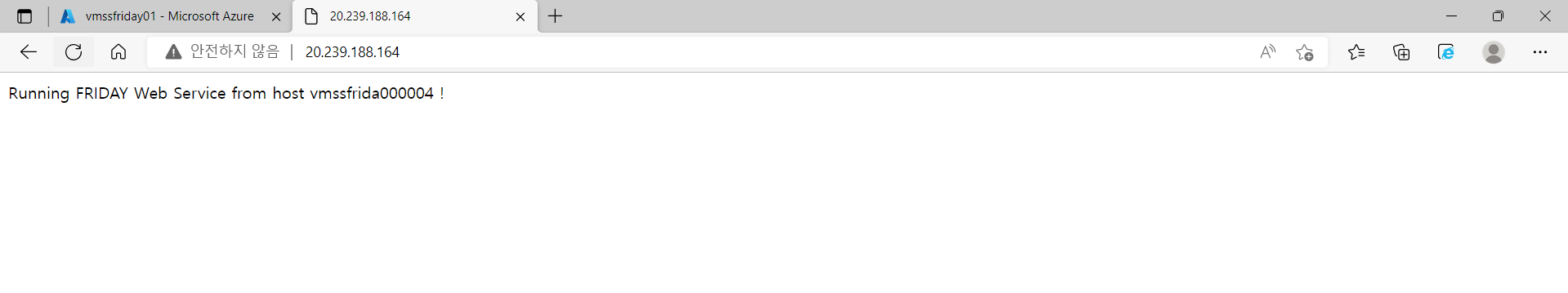

- 접속 확인

분산장치로 인해 웹사이트의 접근이 두 웹페이지로 나타난다.

---

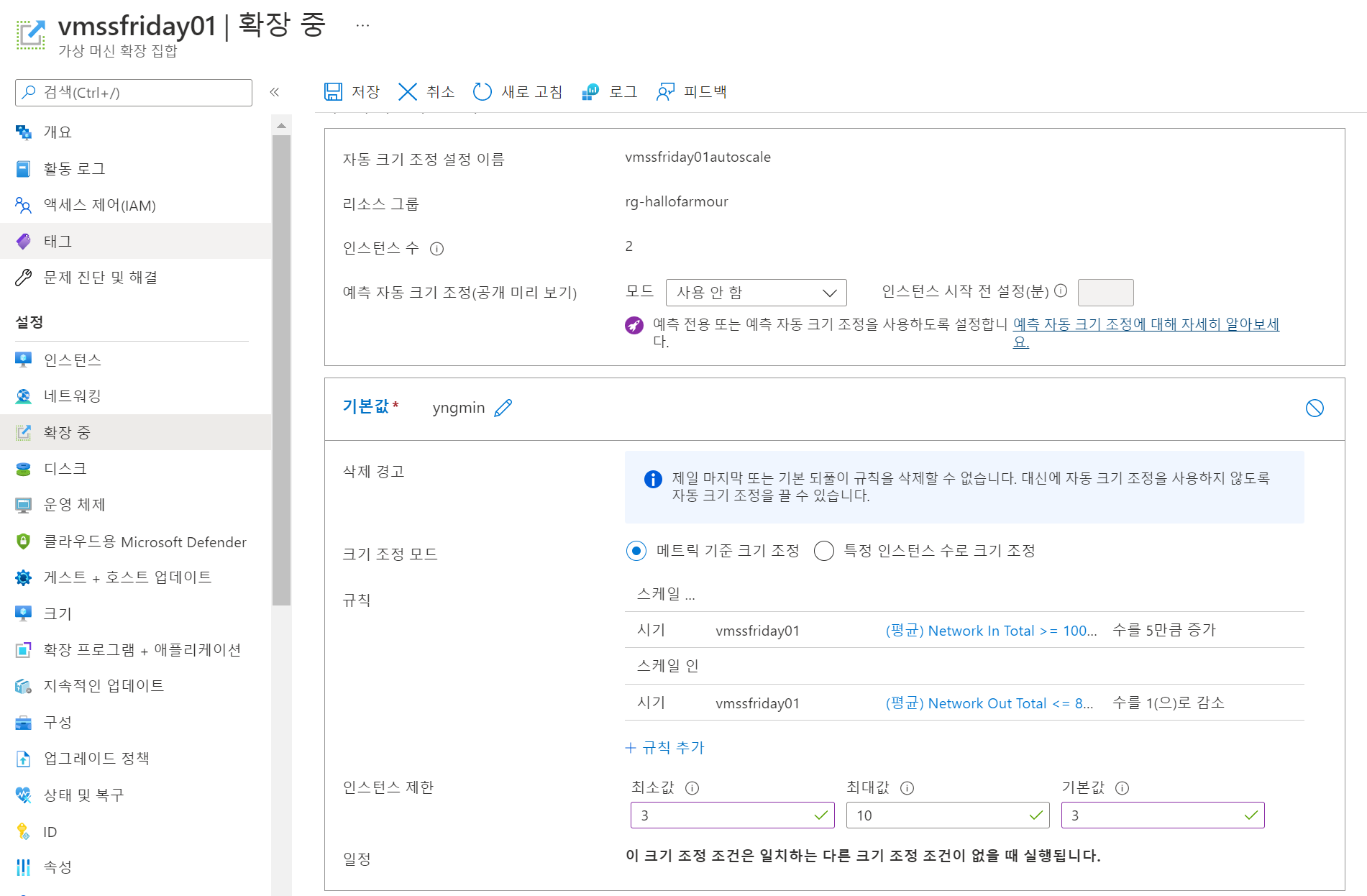

추가) VMSS 사용자 지정 자동 크기 조정

최소 인스턴스 개수를 3개로 조정한다.

VMSS 블레이드 > 확장 중 선택 > 사용자 지정 자동 크기 조정 > 규칙란의 '규칙 추가' 선택

- 설정전



- 설정후

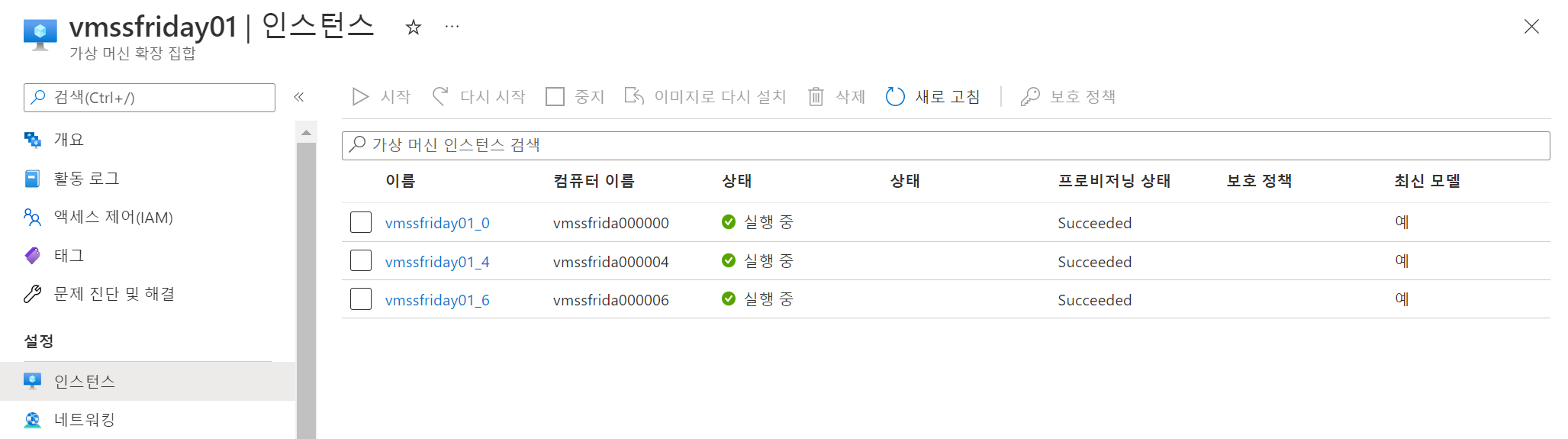

자동으로 인스턴스의 개수가 3개로 증가

---

참고자료

처음 배우는 애저, 2021, 김도균, 한빛미디어

https://docs.microsoft.com/ko-kr/azure/virtual-machine-scale-sets/overview

Azure 가상 머신 확장 집합 개요 - Azure Virtual Machine Scale Sets
