[Azure] 처음 만나는 Azure (13) - 부하분산 서비스 (with 애플리케이션 게이트웨이)

영민하게 2022. 7. 13. 16:39
반응형

Azure에서 과도한 트래픽에 대응할 수 있는 부하분산 서비스에 대해 알아보자.

개념: Azure 애플리케이션 게이트웨이 = AWS ALB-어플리케이션 로드밸런서

■ 용어정리

- L4 로드밸런서 (Loadbalancer)

: IP주소, Port번호를 이용해서 부하 분산 (Least Connection, Least Response Time, Round Robin)



- L7 로드밸런서 (Loadbalancer) => 애플리케이션 게이트웨이

: HTTP/HTTPS의 헤더와 메시지의 내용, URL유형, Cookie값을 기준으로 분산 부하

: 앞에는 Front end IP주소(공용 IP) 배치, 뒤에는 Back end Pool(공용 IP, 내부 IP, FQDN-도메인 이름, 가상 머신 확장 집합)

실습: 애플리케이션 게이트웨이 생성하기

이전 포스팅의 가상 환경을 사용하여 애플리케이션 게이트웨이를 활용한 부하분산 기법을 실습해본다.

1. 애플리케이션 게이트웨이 생성

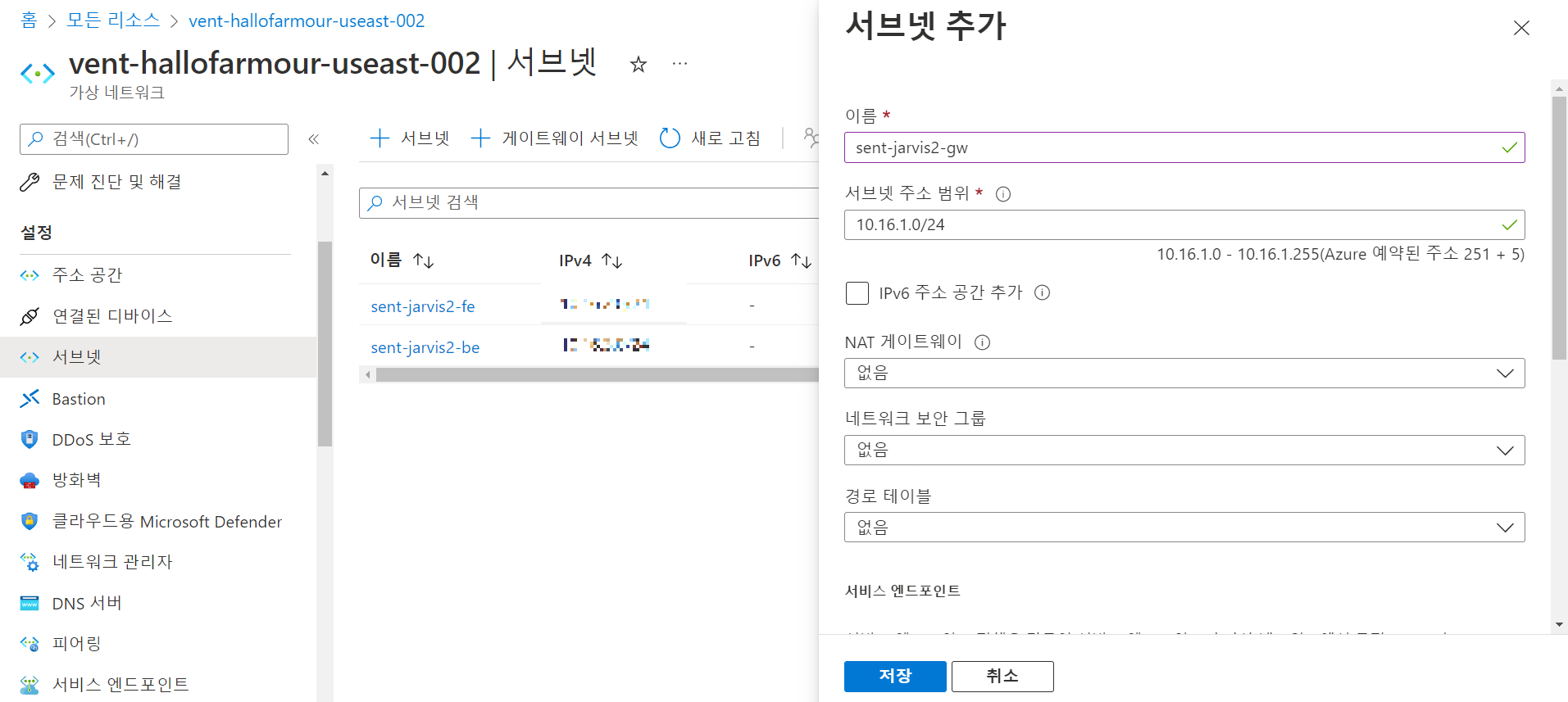

가상 네트워크(vent-hallofarmour-useast-002) > 서브넷 추가

+리소스 만들기 > 애플리케이션 게이트웨이 선택 > 만들기

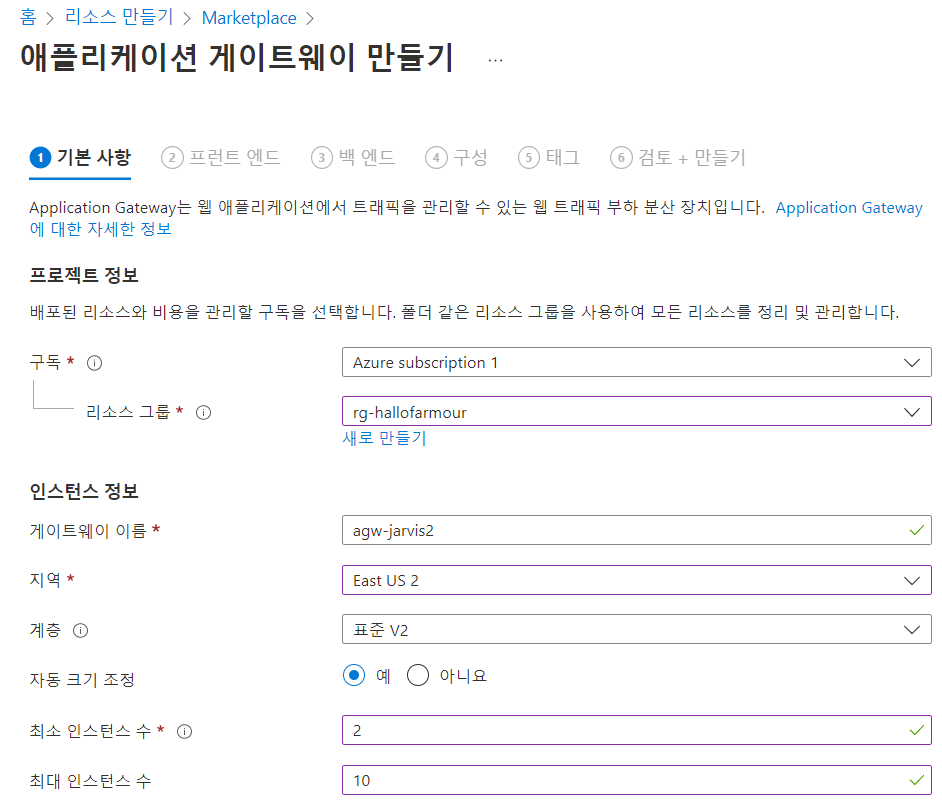

- 기본사항 설정

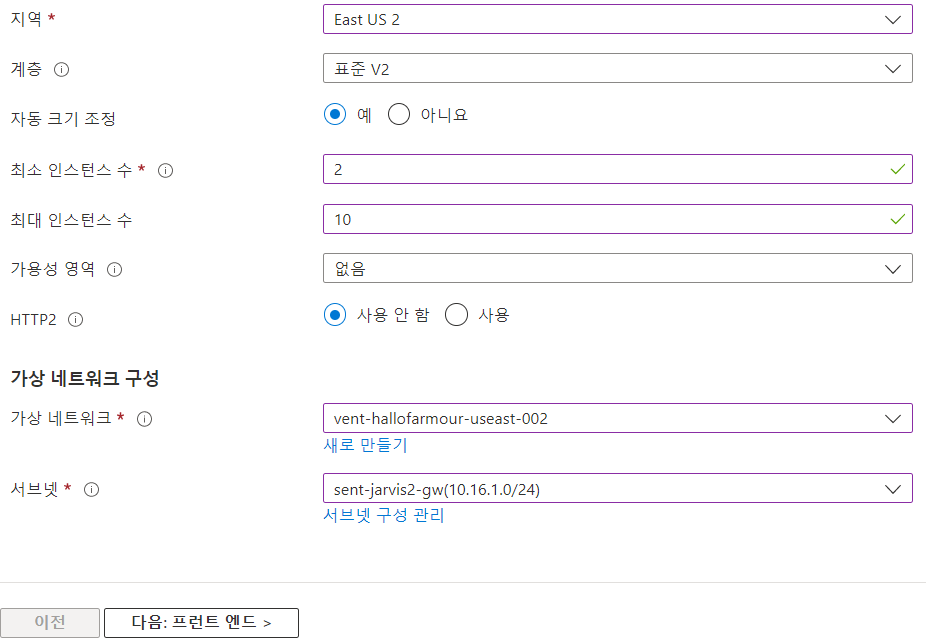

위에서 미리 생성한 Vnet서브넷 sent-jarvis2-gw 선택

- 프런트엔드 설정

프론트엔드의 공용 IP는 pip-agw-jarvis2 이름으로 추가한다.

- 백엔드 설정

백 엔드 풀 추가 선택 > 추가

백엔드탭 윈도우VM 2개를 대상으로 지정

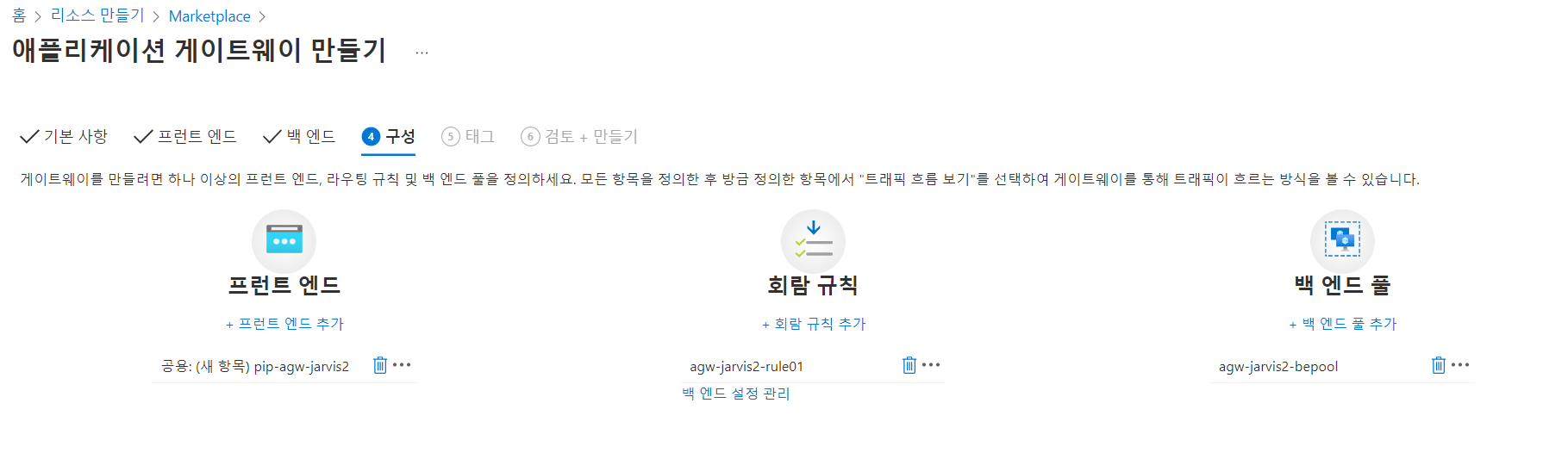

- 구성

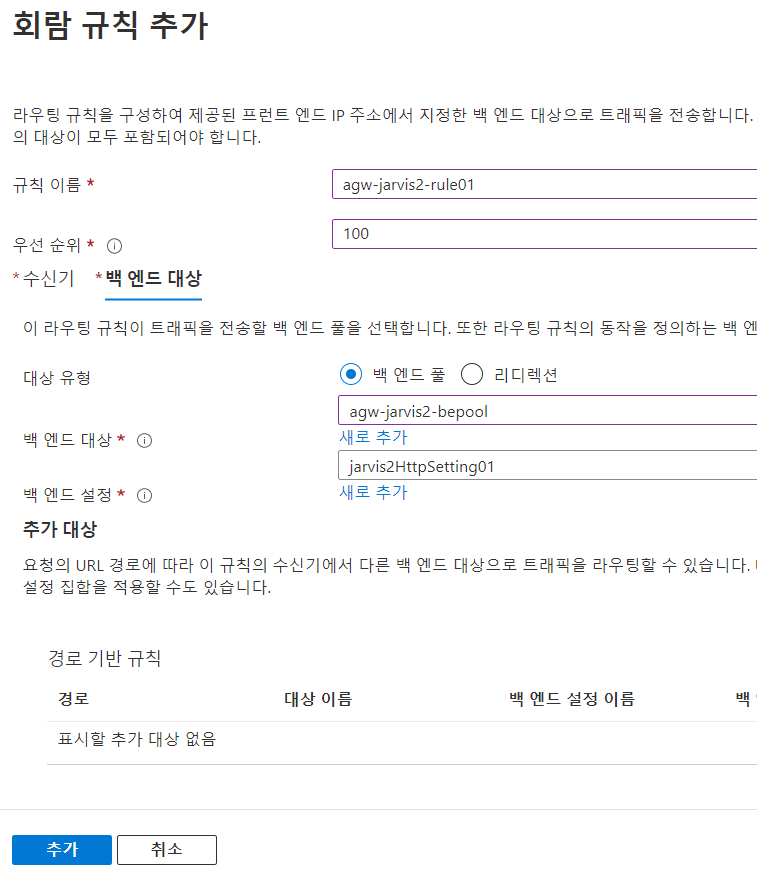

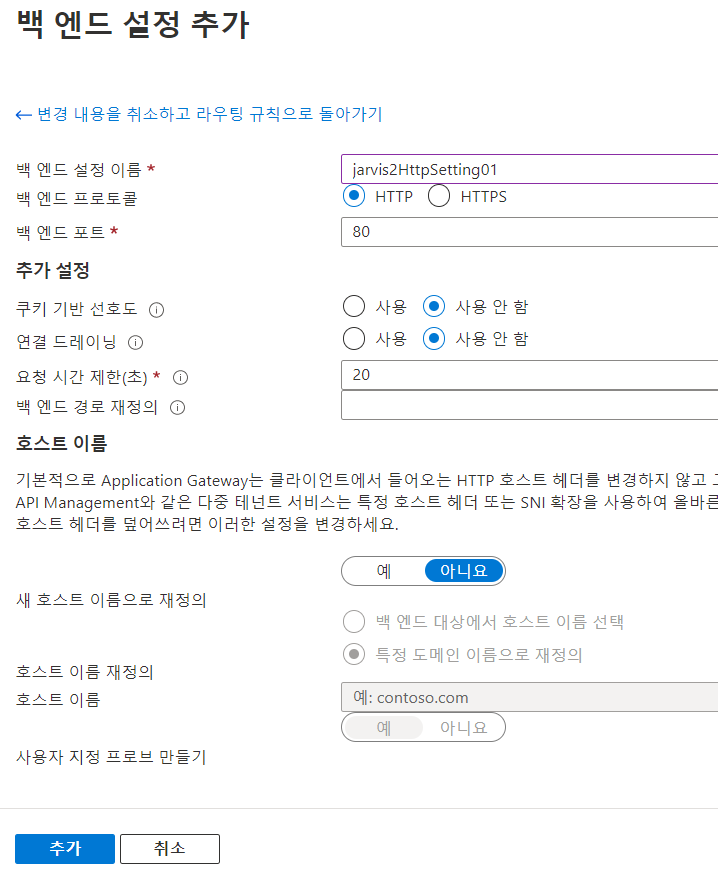

라우팅 규칙 추가 > 수신기 탭 설정 > 백 엔드 대상 설정

우선순위는 100으로 지정
검토 후 만들기

2. 게이트웨이 테스트

- 웹페이지 작성

대상 서버 :vmjarvis2 fe001vmjarvis2fe001 (Window Server 2019)

Window server VM 원격 접속 > PowerShell ISE관리자 권한으로 실행

명령어 입력란 우축 상단의 'Script'를 클릭하여 스크립트 입력을 시작한다.

- 스크립트 입력

윈도우에 웹서버(IIS)를 설치하고 Default.html을 작성하는 스크립트 작성 후 실행 (Ctrl+A, F8)

Install-WindowsFeature -Name Web-Server -IncludeManagementTools
Set-Content -Path "C:\inetpub\wwwroot\Default.htm" -Value "running JARVIS 2.0 Web Service from host $($env:COMPUTERNAME) !"

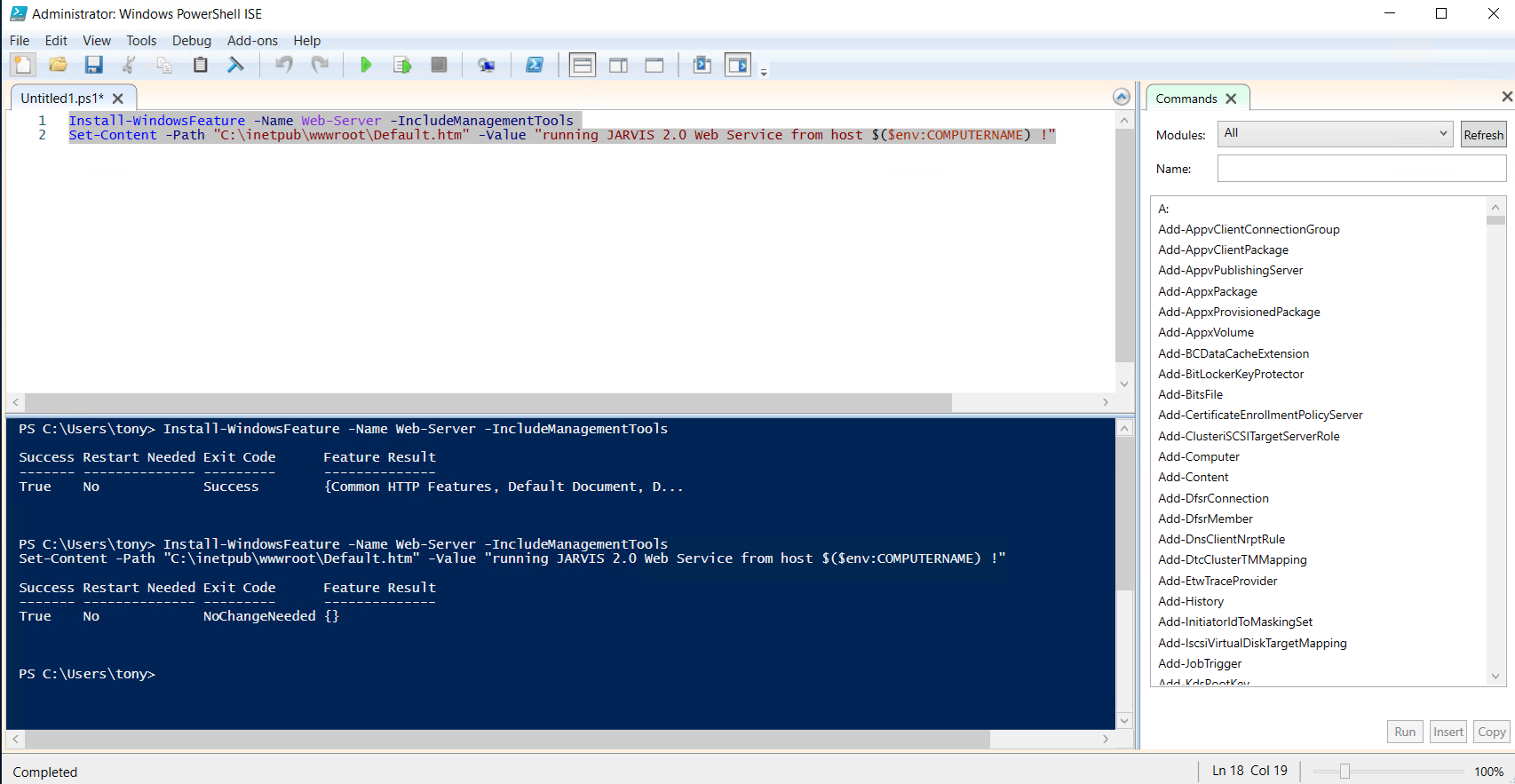

스크립트 실행모습

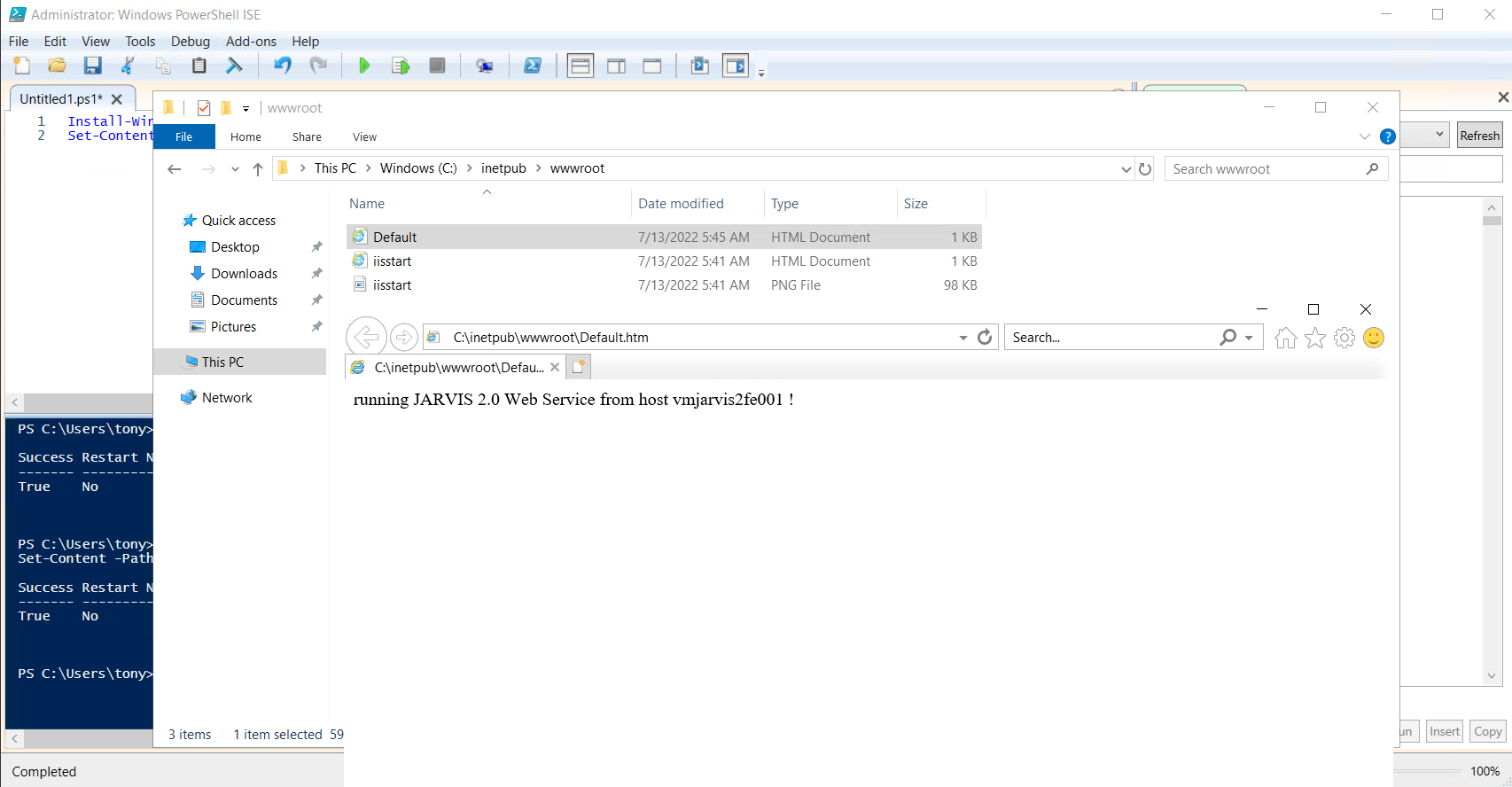

vmjarvis2fe001 서버 웹페이지 작성확인

대상 서버 :vmjarvis2 fe002vmjarvis2fe002 (Window Server 2019)

위에서 진행했던 동일한 방법으로 두 번째 웹페이지를 등록한다.

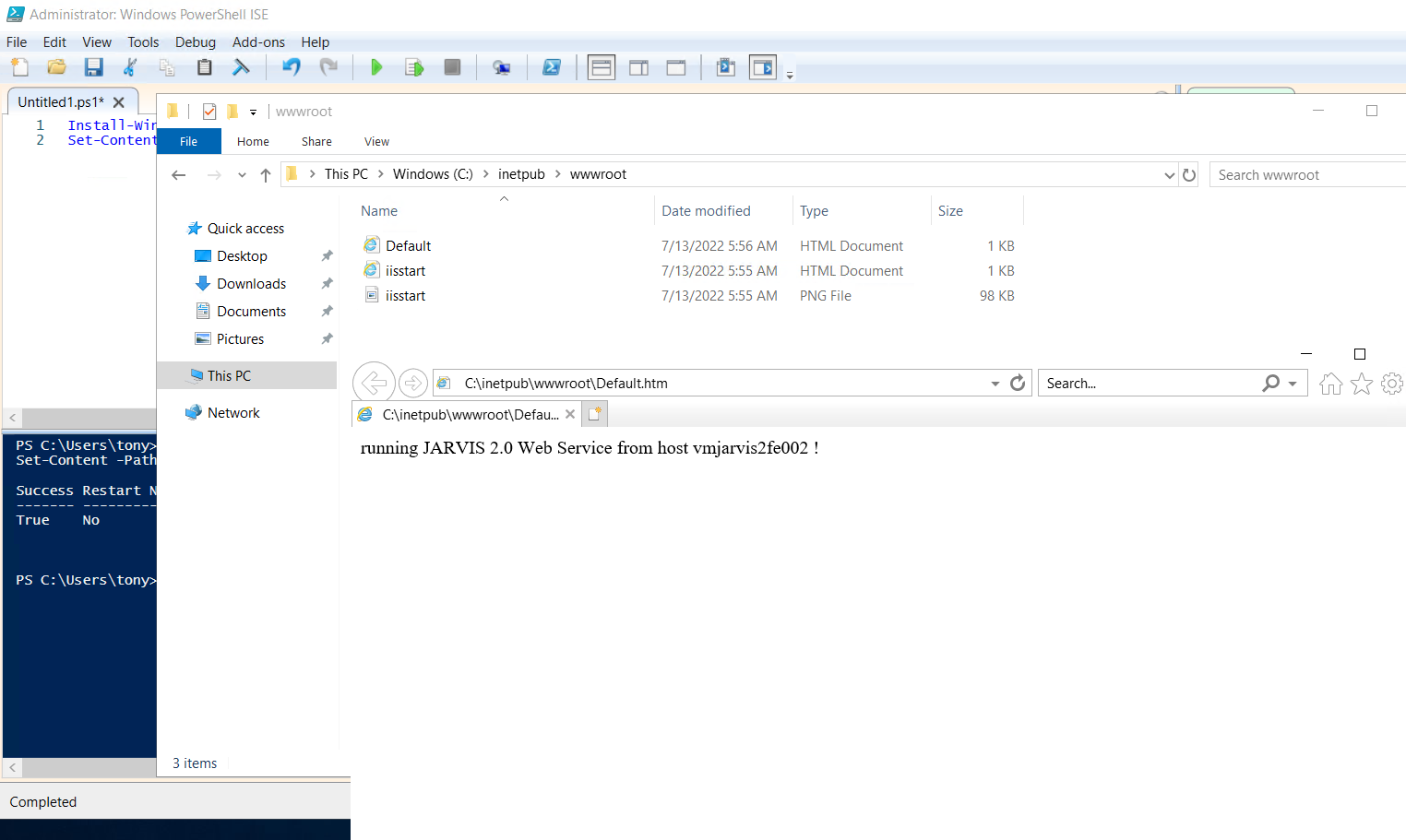

vmjarvis2fe002 서버 웹페이지 작성확인

- 백엔드 상태 확인

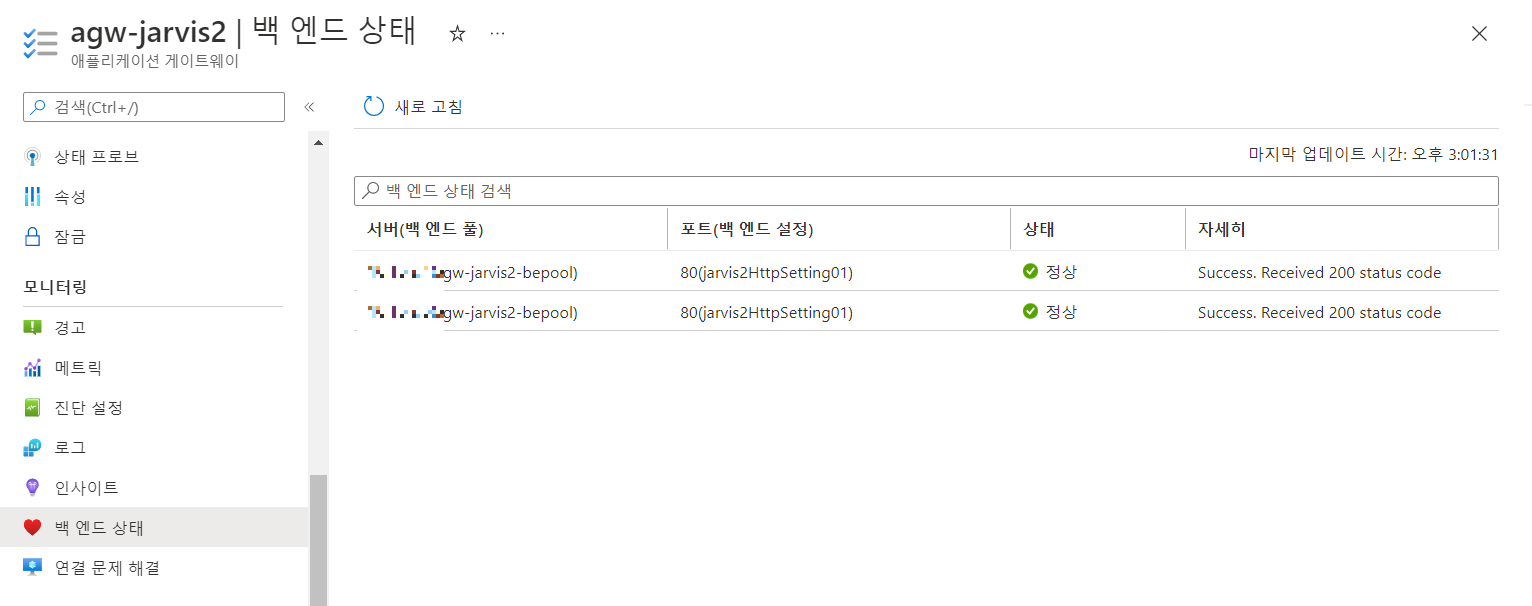

애플리케이션 게이트웨이 > 서비스 메뉴 > 백 엔드 상태 확인

게이트웨이를 통해 백엔드 상태 확인(정상)

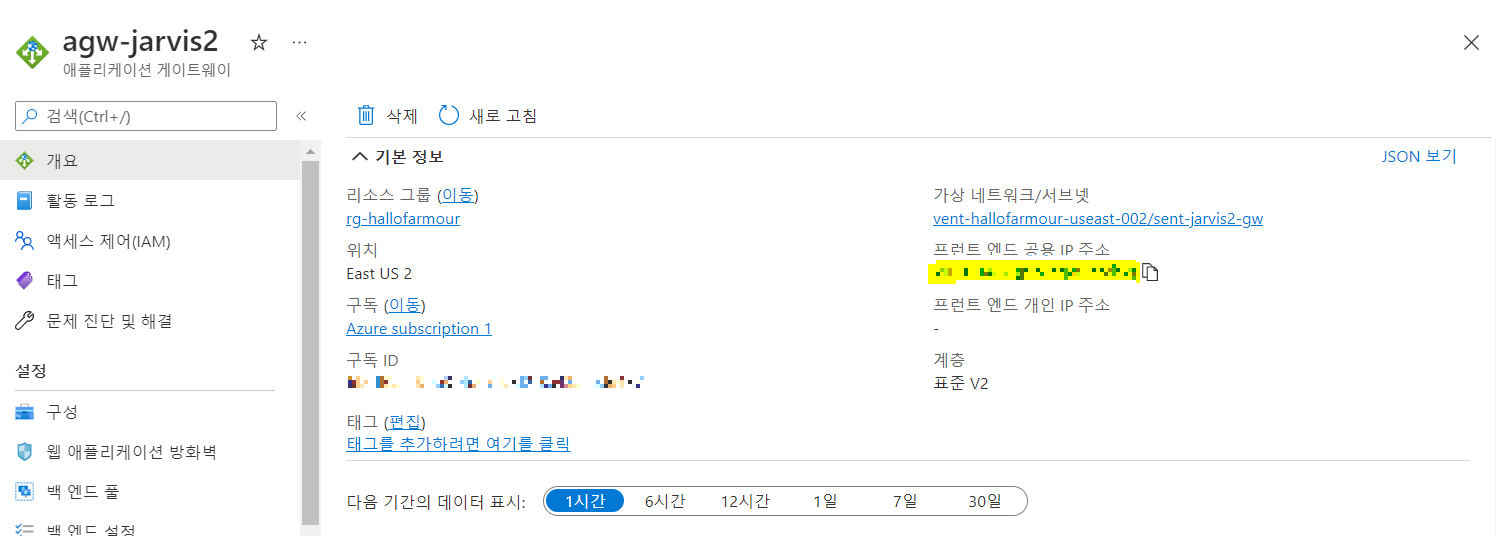

게이트웨이의 공용IP 확인

- 분산동작 확인

정확한 동작확인을 위해 스크립트에 배경화면을 추가해 비교하였다. (아래 스크립트 참고)

<html>
<body bgcolor = orange>
<front color=white>
<h1>Server No.1 </h1>
</body>
</html>

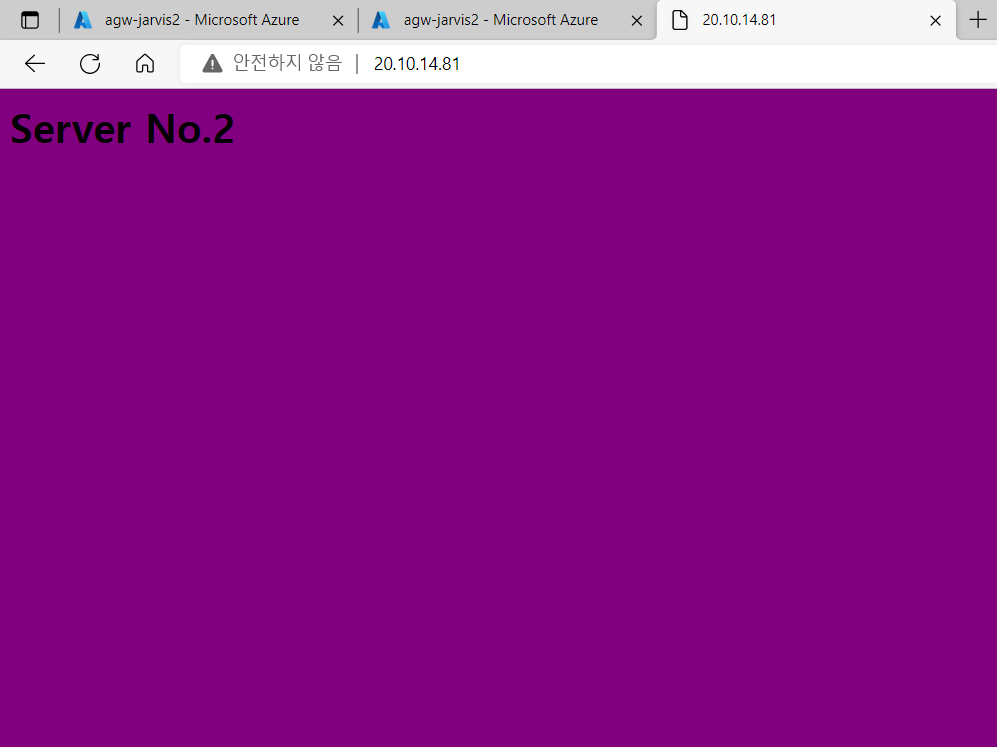

프론트엔드 공용IP주소 입력하여 분산동작 확인가능

참고자료

처음 배우는 애저, 2021, 김도균, 한빛미디어
